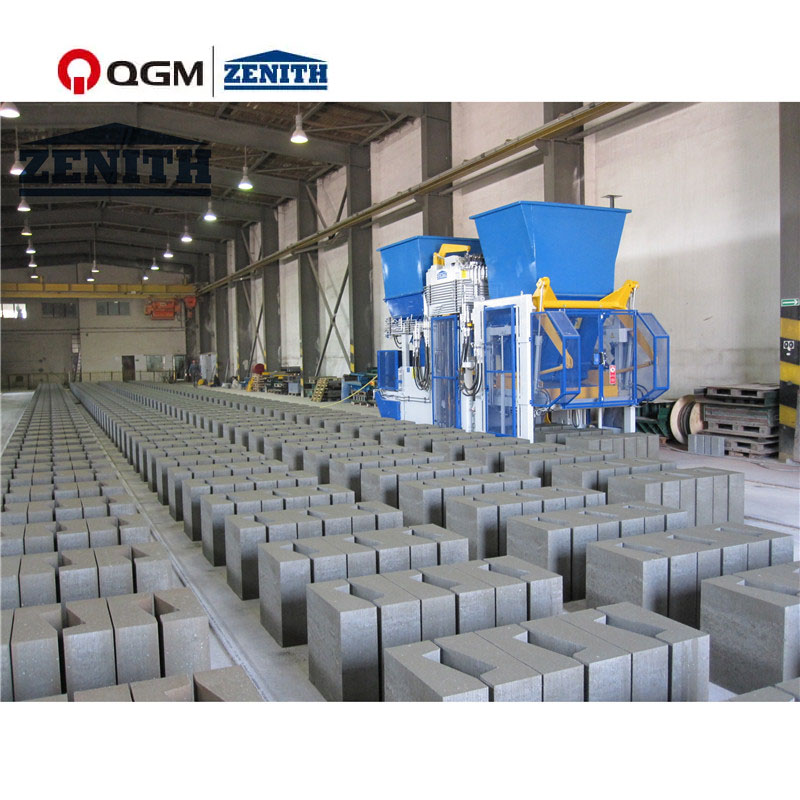

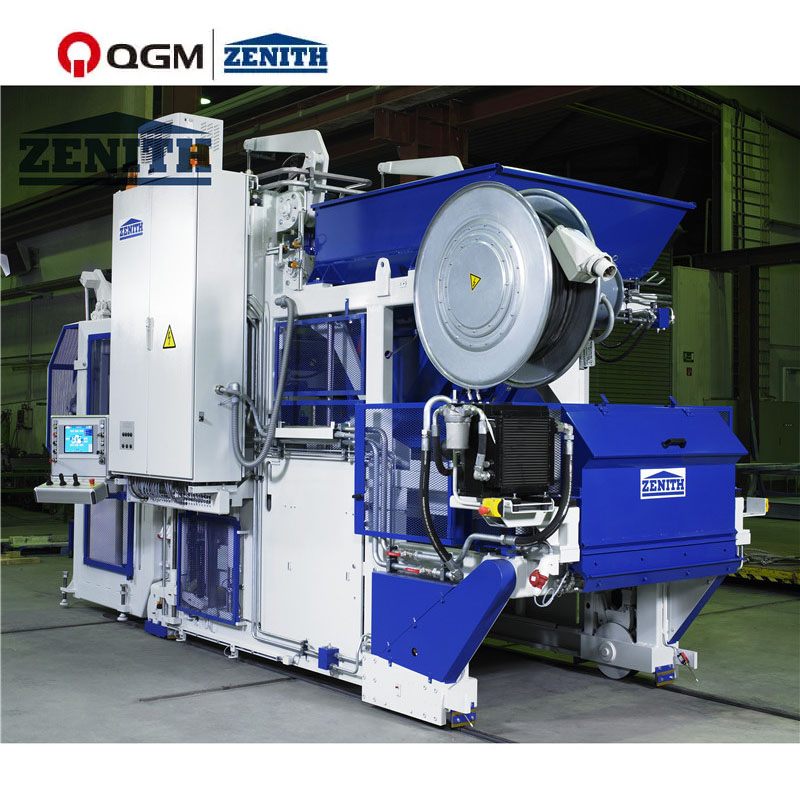

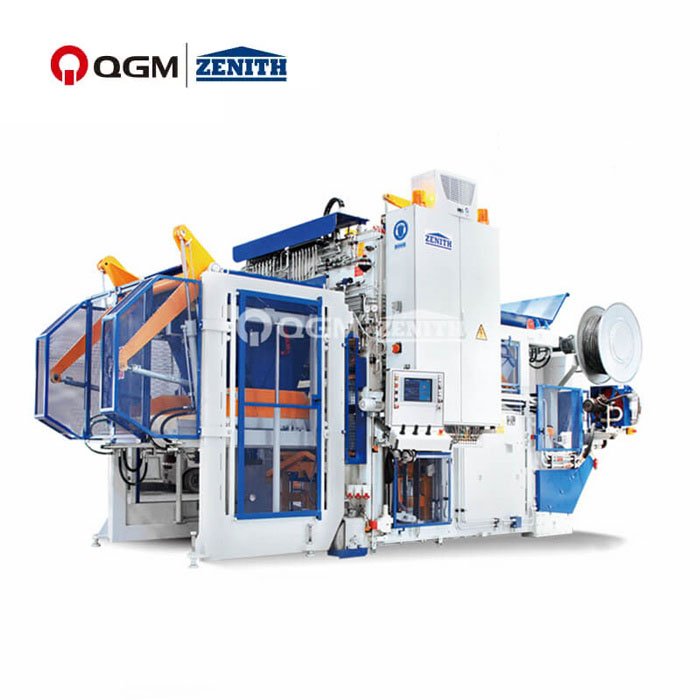

La máquina móvil para colocar ladrillos es una máquina para fabricar ladrillos. Es fácil de operar y adecuado para pequeñas fábricas de ladrillos. Se mueve con el cambio del lugar de trabajo. Este equipo no requiere palet. Los ladrillos prensados se colocan en el sitio a medida que se mueve la máquina de ladrillos, lo que ahorra muchos costos de paletas, pero el área del sitio debe ser lo suficientemente grande. La máquina de colocación de ladrillos móvil adopta un sistema de control inteligente PLC avanzado, que puede realizar un diálogo entre persona y máquina, operación completamente automática, análisis de señales aleatorias, diagnóstico automático de fallas y varias configuraciones de parámetros. Esta máquina tiene las ventajas de una estructura simple y compacta, fácil operación, fácil mantenimiento, bajo consumo de energía y alto rendimiento.
Vídeo del producto

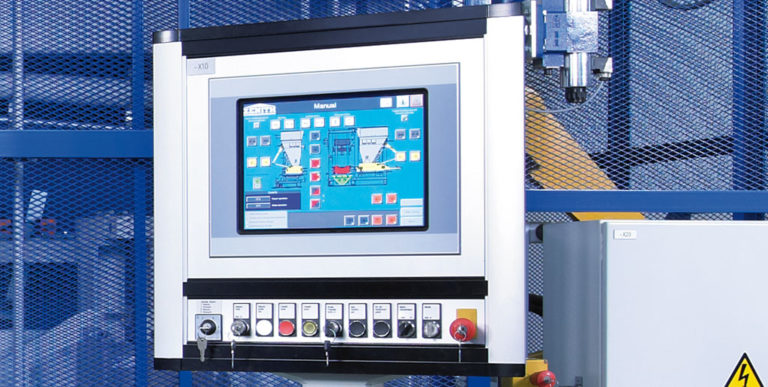

ElPanel táctil autoexplicativo controlado por menúsHace que el funcionamiento de la máquina sea muy fácil. Los parámetros de producción para diferentes tipos de moldes y programas de producción se ingresan y guardan mediante máscaras de menú bien organizadas. Se utiliza un SPS rápido de Siemens para el procesamiento interno de señales.

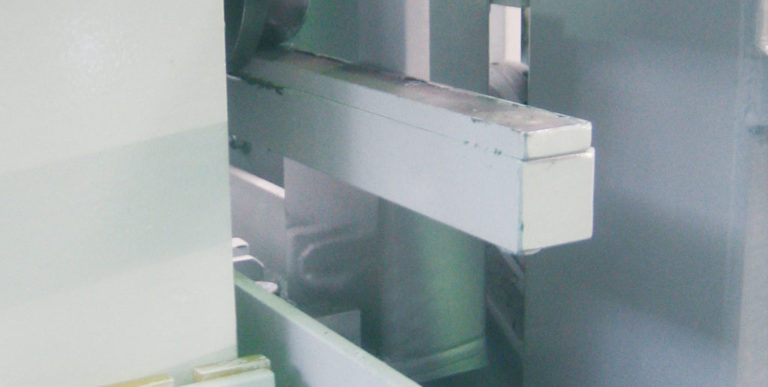

Las columnas de grandes dimensiones y los cojinetes de guía, sostenidos por la sincronización de los movimientos mediante cadena y eje de palanca, garantizan unaGuía segura y precisa del molde y del cabezal de manipulación.. Opcionalmente está disponible la medición digital del recorrido mediante codificador lineal.

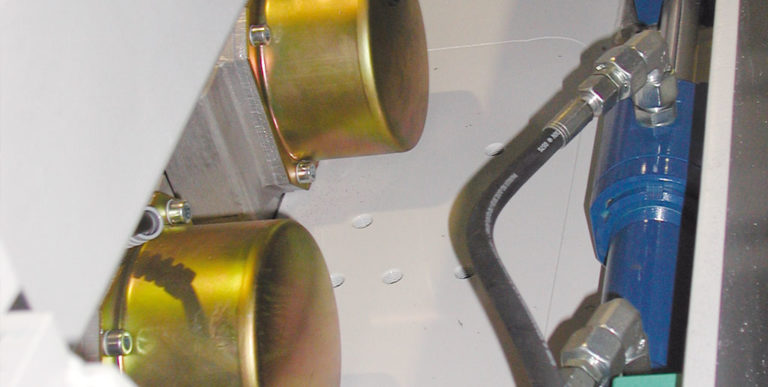

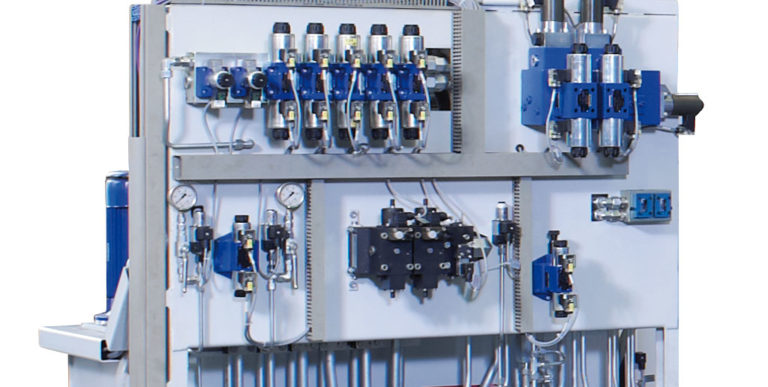

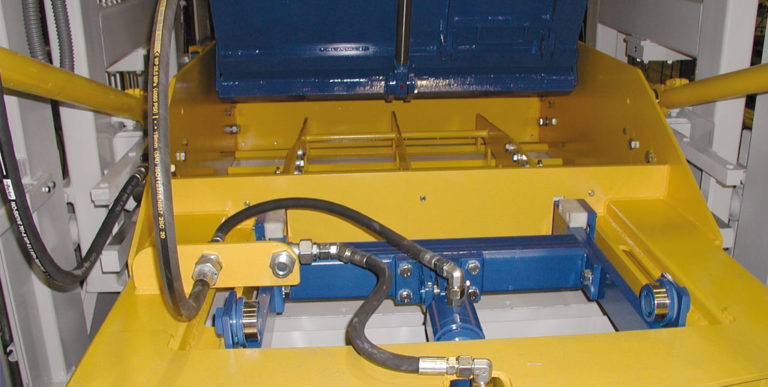

Los movimientos principales de la máquina (movimiento de la mesa vibratoria, elevación del cabezal del molde y del apisonador y movimiento del cajón de alimentación) son impulsados porcilindros hidráulicos, desarrollado por ZENITH, y se activan mediante válvulas proporcionales. Los productos pueden depositarse durante el desmolde con velocidad de descenso controlada.

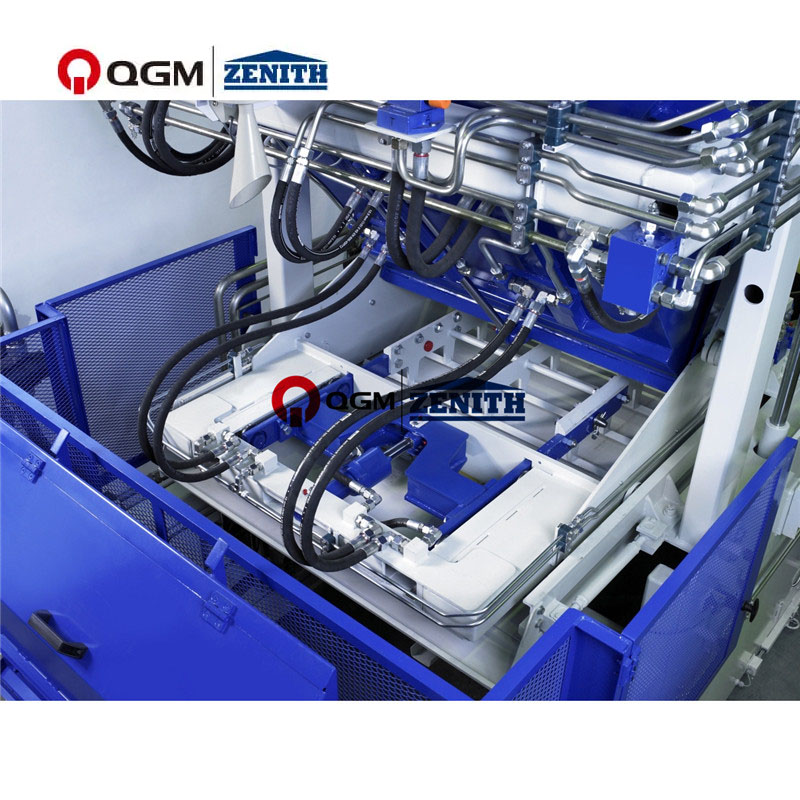

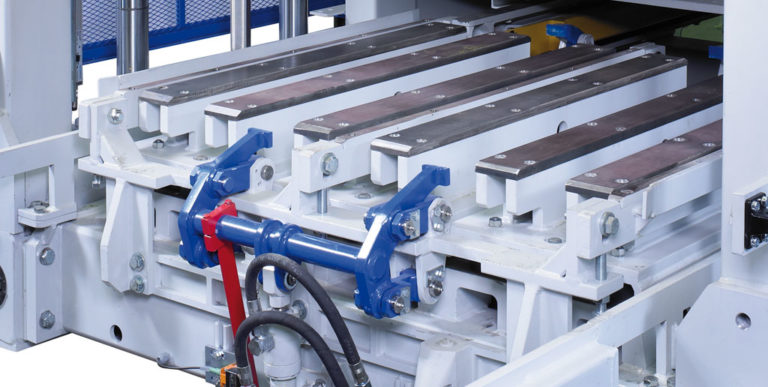

El cabezal de manipulación principal puede equiparse con undispositivo de cambio rápido accionado hidráulicamentepara un cambio rápido de molde. Para los bordillos producidos transversalmente a la dirección de llenado, la máquina puede equiparse opcionalmente con un dispositivo de cabezal de apisonamiento giratorio para facilitar la limpieza de las espadas del cabezal de apisonado mediante los cepillos del cajón de alimentación.
Para aumentar la capacidad de la máquina, se puede equipar con elPaquete opcional "Speed & Comfort". Este paquete incluye controles e hidráulica de mayor rendimiento, sistema de medición de trayectoria digital para todos los ejes de movimiento principales, dispositivo de cambio rápido del cabezal del pisón y un cajón de alimentación de concreto trasero con rejilla operada hidráulicamente.
Cuando se trabaja sin unidad de mezcla frontal, la máquina puede equiparse con undispositivo de inserción de núcleo de poliestirenopara la producción de bloques aislantes o concepillo giratoriopara barrer superficies de bloques.
Datos técnicos
| Características | |
| Tolva de material base | 1.200L |
| Caja de alimentación de material base | 2.000 litros |
| Tolva de pigmento | 800L |
| Caja de alimentación de pigmentos | 2.000 litros |
| Altura máxima de alimentación del cargador | 2.800 mm |
| Tamaño de formación | |
| Longitud máxima de formación | 1.240 mm |
| Ancho máximo de formación (produciendo en la mesa vibratoria) | 1.000 mm |
| Ancho máximo de formación (produciendo en el suelo) | 1.240 mm |
| Altura del producto | |
| Producción multicapa | |
| Altura mínima del producto (produciendo en el palet) | 50mm |
| Altura máxima del producto | 250 mm |
| Altura máxima de apilamiento (palé + altura de producto de una capa) | 640 mm |
| Producción de bajo nivel en el palet. | |
| Altura máxima del producto | 600 mm |
| Producción de bajo nivel en el piso. | |
| Altura máxima del producto | 650 mm |
| Producción en el suelo | |
| Altura máxima del producto | 1.000 mm |
| Altura mínima del producto | 250 mm |
| Peso de la máquina | |
| Sin dispositivo de moldes y pigmentos. | 11,7 toneladas |
| Dispositivo de pigmento | 1,7 toneladas |
| Tamaño de la máquina | |
| Longitud total (sin dispositivo de pigmento) | 4.400 mm |
| Longitud total (con dispositivo de pigmento) | 6.380 mm |
| Altura máxima total | 3.700 mm |
| Altura mínima total (altura de transporte) | 3.240 mm |
| Ancho total (incluido el panel de control) | 2.540 mm |
| Sistema de vibración | |
| Fuerza de excitación máxima de la mesa vibratoria. | 80KN |
| Fuerza mínima de excitación de la vibración superior. | 40KN |
| Consumo de energía | |
| Basado en el número máximo de mesa vibratoria. | 42kW |
Capacidad de producción

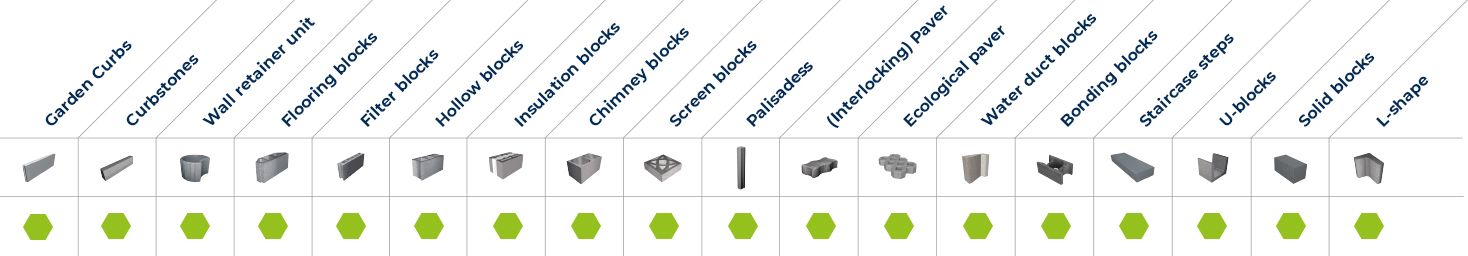

| Tipo de bloque | Dimensión (mm) | Fotos | Cantidad/Ciclo | Tiempo de ciclo | Capacidad de producción (Por 8hs) |
| Bloque hueco | 400*200*200 |
|
12 | 40 años | 8.640 unidades |
| Adoquín rectangular | 200*100*60 |
|
54 | 38s | 817m2 |
| Adoquín rectangular (sin mezcla de caras) | 200*100*60 |
|
54 | 36s | 864m2 |
| Adoquines UNI | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2.504 unidades |
