Construida alrededor de una arquitectura mecánica, hidráulica y eléctrica integrada, la serie VP combina un bastidor de máquina de alta resistencia, prensado hidráulico de gran tonelaje, servovibración y automatización inteligente. Se utilizan componentes reconocidos internacionalmente en sistemas clave para respaldar un funcionamiento estable y un rendimiento de conformado constante.
Con tres configuraciones de fuerza de prensado (600, 900 y 1500 toneladas), la serie ZN-VP proporciona una solución escalable para fabricantes de productos de concreto con diferentes requisitos de producción y especificaciones de producto.
La máquina es particularmente adecuada para aplicaciones donde la presión de formado, la adaptabilidad del material y la flexibilidad del producto son importantes. Dependiendo del modelo seleccionado, configuración del molde y configuración de producción, la máquina puede fabricar:
●Bloques de hormigón estándar
●Bloques huecos
●Adoquines
● Bordillos
●Productos de hormigón con aspecto de piedra
●Productos de paisajismo
●Bloques de protección de taludes para la conservación del agua
●Productos de hormigón para paredes y decoración.
La serie ZN-VP también admite la utilización de diversas materias primas de grano fino y basadas en desechos sólidos, incluidos desechos de construcción, desechos sólidos metalúrgicos, relaves de minas, polvo de piedra, lodos y lodos de lavado de arena, sujeto a la preparación adecuada del material y al diseño de la mezcla.
Esto convierte a la serie ZN-VP en una opción adecuada para proyectos de producción de bloques de hormigón centrados en el reciclaje de residuos sólidos y productos de hormigón de valor añadido.
| Modelo | ZN600VP | ZN900VP | ZN1500VP |
| Altura del producto | 40-200 mmPersonalizable; especificar al realizar el pedido | 40-200 mmPersonalizable; especificar al realizar el pedido | 40-200 mmPersonalizable; especificar al realizar el pedido |
| Tamaño de la plataforma | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Fuerza de presión principal | 600T | 900T | 1500T |
| Diámetro del cilindro principal | ø500mm | ø600mm | ø800mm |
| Peso de la máquina (material base + mezcla frontal + sistema hidráulico) | Aprox. 61t | Aprox. 66T | Aprox. 80T |
| Energía Hidráulica | 75kW | 90kW | 110kW |
| Dimensiones de la máquina (largo × alto × ancho) | Aprox.6900x5600x2800mm | Aproximadamente 7200x5600x2800mm | Aprox.8500x6000x3300mm |
| Bloque de hormigón estándar 240*115*53 mm | 42 piezas/molde | 52 piezas/molde | 64 piezas/molde |
| Adoquines200*100*60mm | 30 piezas/molde | 40 piezas/molde | 48 piezas/molde |
| Producto de hormigón con apariencia de piedra600*300*80 mm | 3 piezas/molde | 3 piezas/molde | 6 piezas/molde |
| Bloque hueco390*190*190mm | 10 piezas/molde | 10 piezas/molde | 12 piezas/molde |

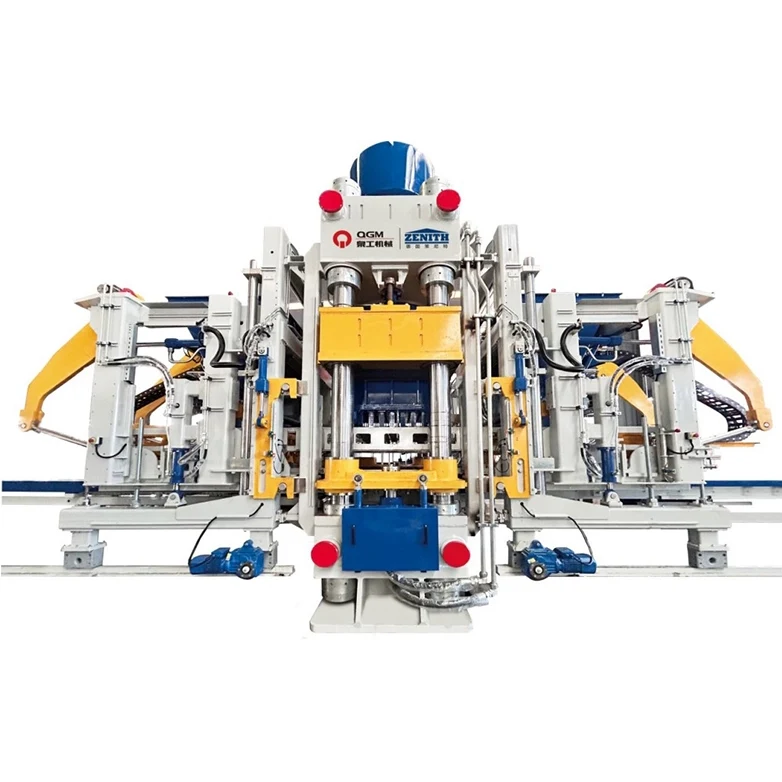

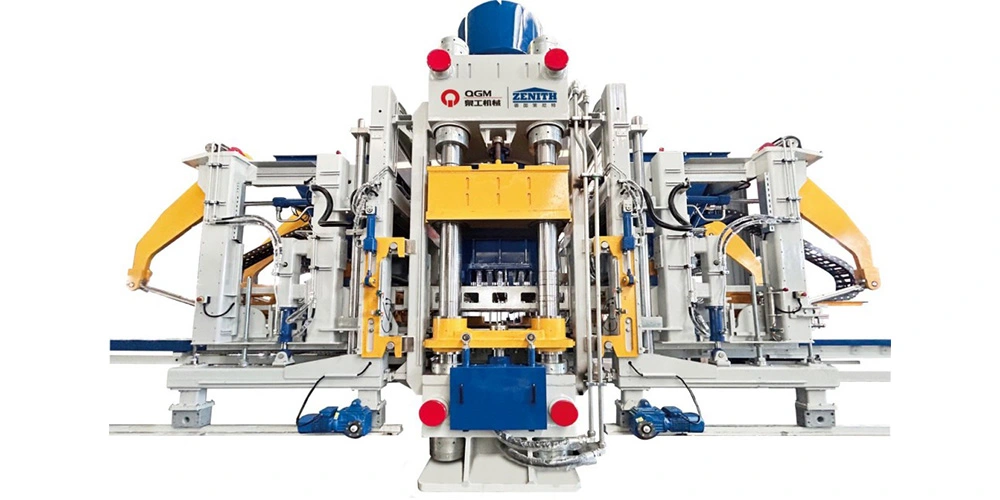

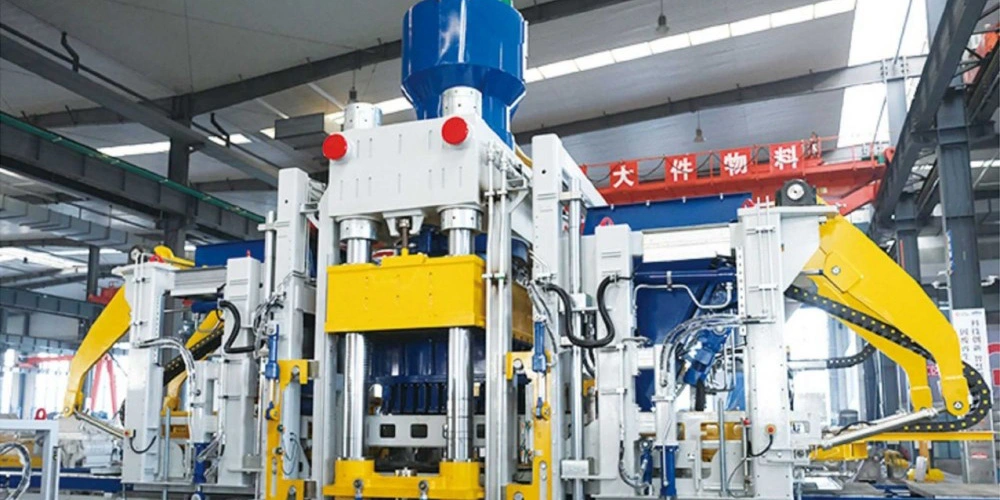

El bastidor principal de la máquina está fabricado con secciones de acero de formas especiales e incorpora tecnología de diseño estructural patentada.
El marco soldado se somete a un tratamiento de alivio de tensión por vibración para mejorar la estabilidad estructural. Las columnas de gran diámetro brindan soporte y guía durante el cierre del molde, lo que ayuda a mantener un posicionamiento preciso del molde durante todo el proceso de conformado.
El sistema de desmoldeo adopta sincronización mecánica para coordinar el desmolde y respaldar la formación consistente del producto.
Para la producción de bloques de hormigón a alta presión, una estructura rígida de la máquina es esencial para mantener un movimiento estable del molde y condiciones de formado repetibles.

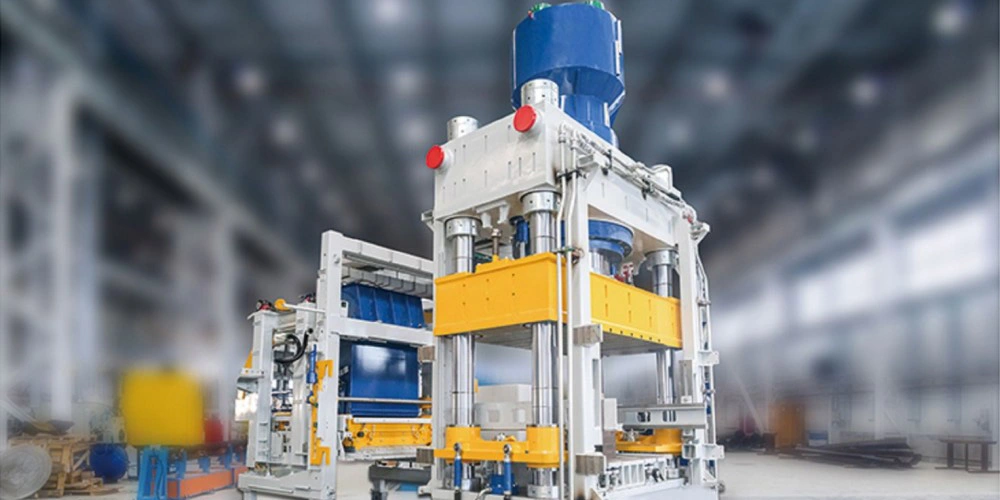

El sistema de conformado hidráulico es una de las características definitorias de la serie ZN-VP.
Los tres modelos proporcionan fuerzas máximas de prensado principal de 600, 900 y 1.500 toneladas, respectivamente. Los cilindros principales de gran diámetro generan la fuerza de encofrado necesaria para la producción de productos de hormigón a alta presión.

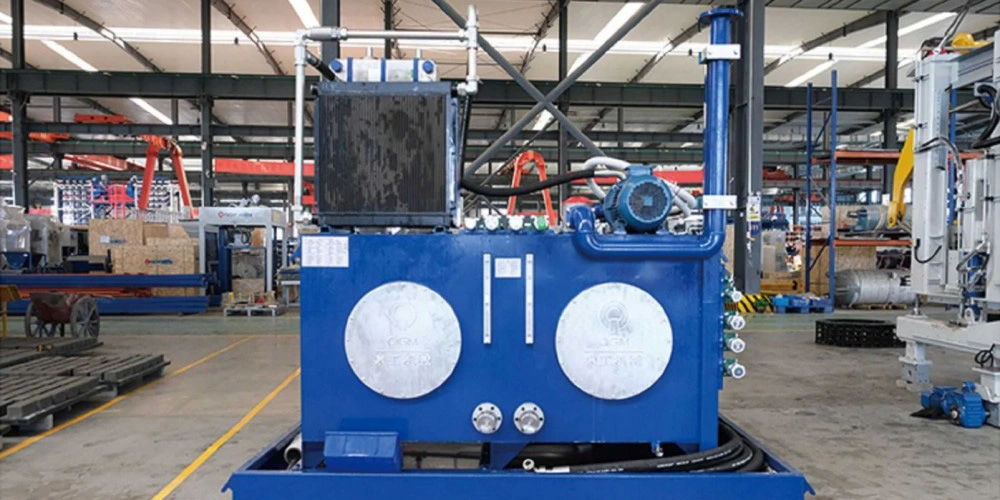

Dentro del sistema hidráulico se utilizan bombas y válvulas hidráulicas de marcas internacionales. La velocidad de prensado, la presión y la carrera se pueden ajustar según los requisitos del producto y del proceso.
Esto permite configurar el proceso de conformado para diferentes tipos de productos y características de materiales.
La configuración hidráulica de alta presión es particularmente relevante para los fabricantes que producen productos de concreto densos o que trabajan con mezclas que contienen polvos finos y materiales derivados de desechos sólidos.
La serie ZN-VP incorpora tecnología avanzada de servovibración alemana.
Los servomotores brindan una respuesta rápida y un control preciso de los parámetros de vibración, lo que permite ajustar la fuerza de excitación y el rendimiento de la vibración de acuerdo con los requisitos de producción.
En comparación con el control de vibración fijo, la servotecnología proporciona una mayor flexibilidad al cambiar entre diferentes tipos de productos y formulaciones de materiales.
El proceso de vibración controlada favorece la compactación del hormigón y ayuda a mantener condiciones constantes de formación del producto.
La tecnología de formación de bloques de hormigón con servovibración es especialmente valiosa cuando una línea de producción necesita adaptarse a múltiples especificaciones de productos en lugar de ejecutar un solo producto estandarizado de forma continua.

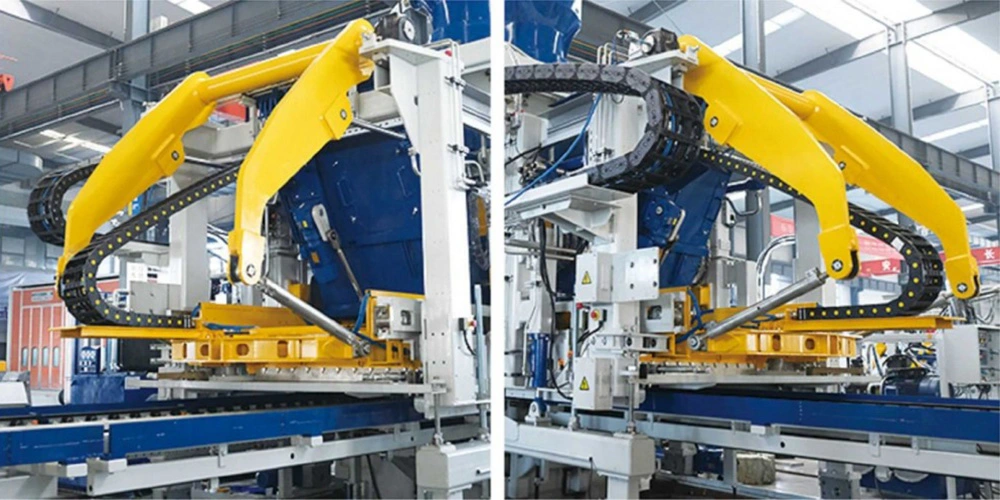

El sistema de alimentación de material utiliza una configuración robusta de brazo oscilante para una distribución uniforme del material.
Las ruedas guía de gran diámetro permiten un movimiento suave del carro de alimentación, mientras que se instalan placas de desgaste reemplazables en las superficies de contacto clave para simplificar el mantenimiento.
La plataforma de alimentación también utiliza componentes de desgaste reemplazables. El bloqueo hidráulico permite abrir y asegurar la sección de alimentación durante las operaciones de inspección, limpieza y mantenimiento.
Este diseño proporciona un acceso más fácil a las piezas de desgaste y ayuda a reducir la complejidad del trabajo de servicio de rutina.
La serie ZN-VP combina dos mecanismos de formación: prensado estático de alta presión + servo vibración.
El sistema hidráulico proporciona la fuerza de formación principal, mientras que el sistema de vibración ayuda a compactar el material durante el moldeo.
Según la configuración técnica original, el sistema proporciona hasta 900 o 1.500 toneladas de fuerza de prensado principal y 120 kN de fuerza de vibración en los modelos correspondientes.
La tecnología combinada tiene como objetivo abordar los requisitos de encofrado de productos de concreto de proceso seco utilizando tanto materiales de desechos sólidos gruesos como materiales en polvo ultrafinos.
Se puede aplicar a la producción de:
●Adoquines de hormigón con aspecto de piedra
●Productos de pavimento permeables
● Bordillos
●Bloques de hormigón convencionales
●Productos de hormigón para paisajismo.
●Otros productos de hormigón personalizados
Para proyectos que requieren diversidad de productos y flexibilidad de materiales, la configuración combinada de prensado y vibración proporciona una alternativa a los sistemas de conformado convencionales de presión estática o solo vibración.

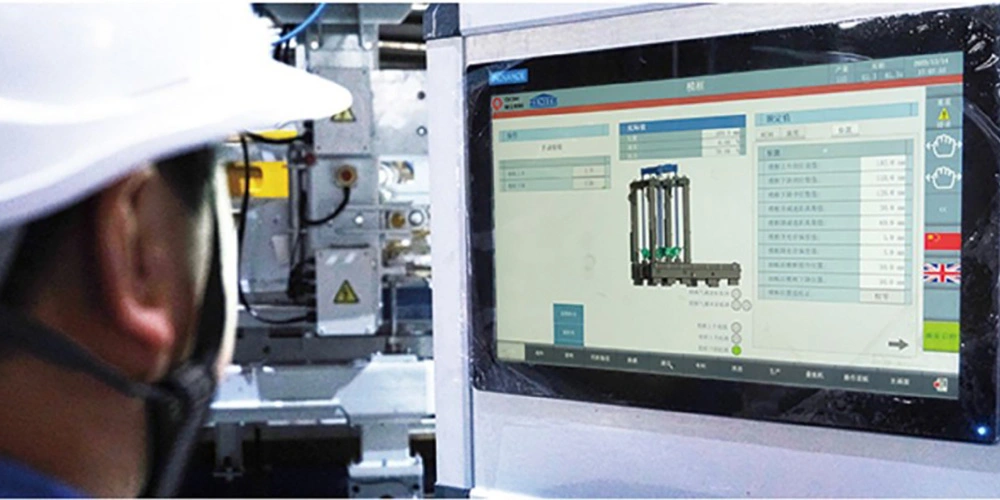

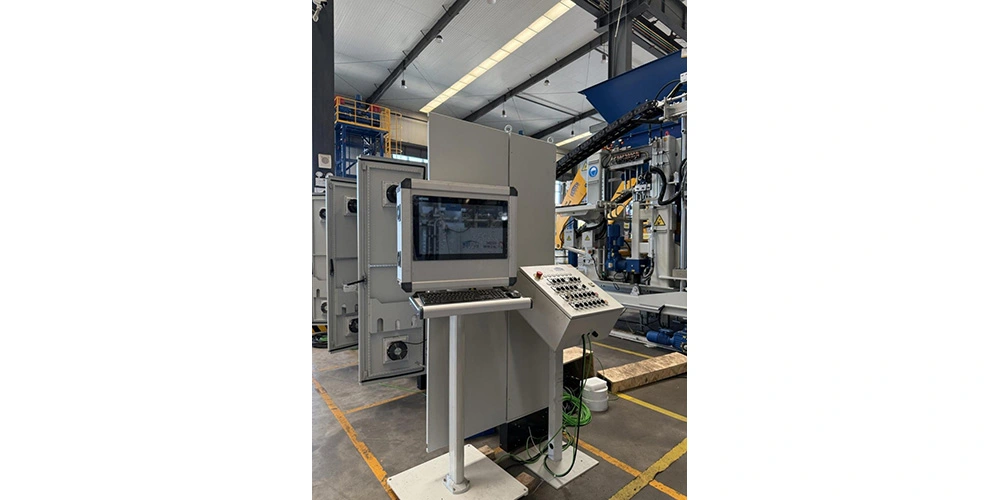

La serie ZN-VP integra tecnología de automatización alemana con una interfaz visual hombre-máquina.
El sistema de control coordina los procesos de conformado de la máquina y al mismo tiempo proporciona a los operadores una interfaz clara para la gestión de la producción.
Las funciones clave incluyen:
●Gestión de recetas de producción.
●Gestión de parámetros operativos.
●Monitoreo del estado del equipo
●Recopilación de datos de producción.
●Control de operación de la máquina
●Información visualizada del equipo.
Al reducir la intervención manual innecesaria, la arquitectura de control integrada ayuda a los operadores a gestionar los parámetros de producción de forma más consistente.

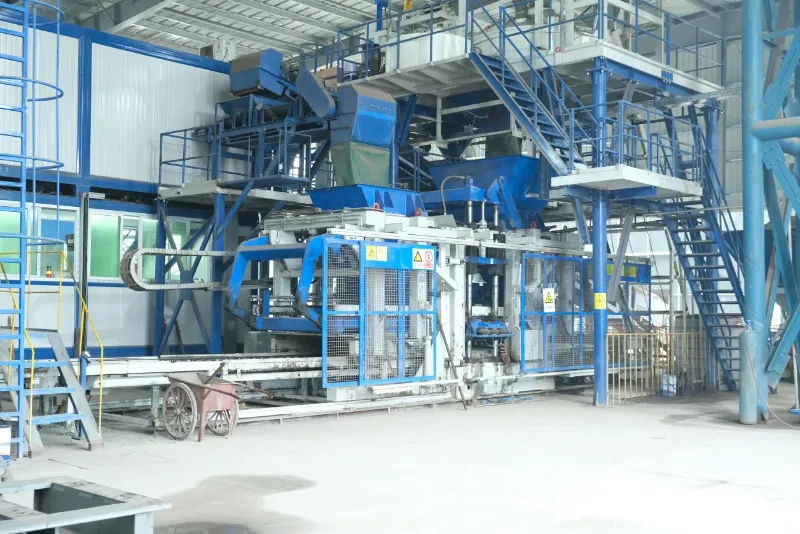

Para las líneas de producción de bloques de concreto automatizadas, el control centralizado también proporciona una interfaz más clara entre la máquina de bloques y el equipo anterior o posterior.

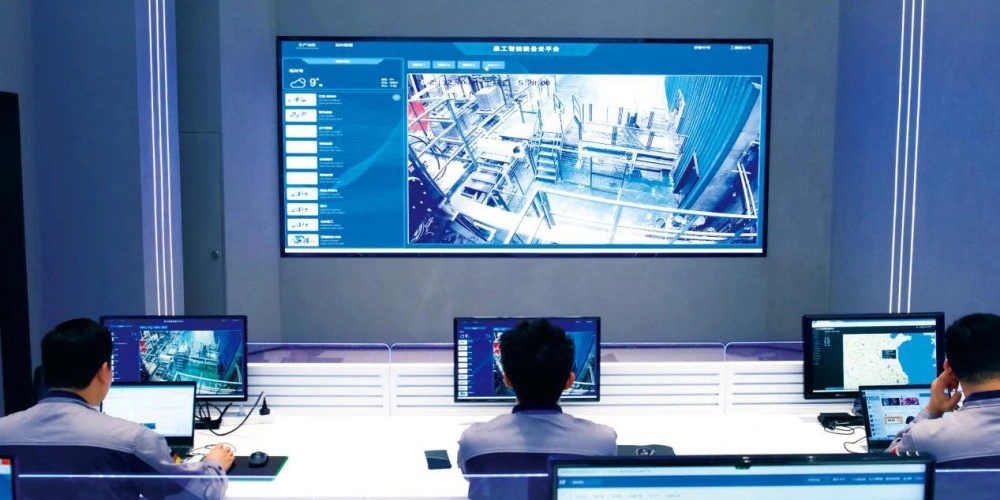

La plataforma de servicios en la nube de equipos inteligentes de QGM extiende la gestión de máquinas más allá del gabinete de control local.
La plataforma integra computación en la nube, comunicación de datos, modelado de equipos, inteligencia artificial, redes neuronales difusas y tecnologías de big data para recopilar y analizar información operativa de equipos y patrones de uso.
Dependiendo de la configuración y autorización del sistema, la plataforma admite:
●Monitoreo de equipos en línea
●Control remoto de equipos
●Soporte técnico remoto
●Detección predictiva de fallos
●Diagnóstico de fallas
●Evaluación del estado del equipo
●Informes de operación automatizados
●Análisis de datos de equipos
Esto crea una conexión digital entre la máquina para fabricar bloques y las funciones de servicio basadas en la nube.
Para los fabricantes de bloques extranjeros, el monitoreo de equipos basado en la nube puede proporcionar una capa adicional de soporte cuando el equipo de producción está ubicado lejos del centro de servicio técnico del fabricante.
El enfoque de equipos inteligentes y servicios en la nube de QGM es consistente con su desarrollo más amplio de equipos de fabricación de bloques y sistemas de producción inteligentes conectados digitalmente.

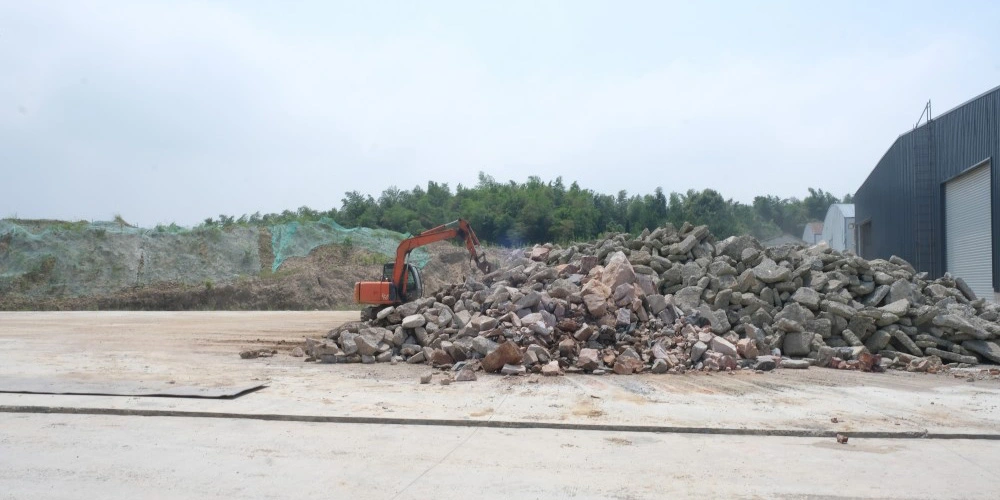

Una de las principales características de aplicación de la serie ZN-VP es su adaptabilidad a diferentes materias primas.
Dependiendo de las propiedades del material, el preprocesamiento y el diseño de la mezcla, la máquina se puede utilizar con materiales como:
Materiales de desecho sólidos
●Residuos de construcción
●Residuos sólidos metalúrgicos
●Relaves de mina
●Polvo de piedra
●Lodos
●Lodo para lavar arena
La proporción real de materiales y la formulación deben determinarse de acuerdo con las propiedades físicas y químicas de los materiales disponibles localmente.
Productos de hormigón
La máquina se puede configurar para la producción de:
●Bloques de hormigón estándar
●Bloques huecos
●Adoquines
●Adoquines permeables
● Bordillos
●Productos de hormigón con aspecto de piedra
●Productos de paisajismo
●Bloques de protección de pendientes
●Productos de hormigón decorativos para paredes.
Esto hace que la serie ZN-VP sea relevante para proyectos de reciclaje de residuos sólidos donde el objetivo es transformar materiales de desecho adecuadamente procesados en productos de hormigón comercializables.
Las ZN600VP, ZN900VP y ZN1500VP ofrecen tres configuraciones de equipos diferentes dentro del mismo concepto de conformado hidráulico.
La selección del modelo adecuado depende de factores como:
●Fuerza de presión requerida
●Dimensiones del palet
●Tamaño del producto
●Gama de productos
●Características de la materia prima
●Configuración del molde
●Escala de producción requerida
●Espacio disponible en planta
●Configuración de línea completa
