| Características | |
|---|---|
| Máx. altura del bloque | 500 milímetros |
| Mín. altura del bloque | 40mm |
| Altura del bloque opcional (mín.) | 30 milímetros |
| Tamaño de palet | |
| Estándar | 1.400 x 1.100 x 50 mm |
| Son posibles diferentes tamaños de palet | |
| Tolva de hormigón trasera | |
| Volumen (geométrico) máx. | 2.400 litros |
| Tolva de mezcla frontal | |
| Volumen (geométrico) máx. | 2.400 litros |
| Diferentes ejecuciones de tolva con placa de extracción o trampilla dosificadora para producción multicolor están disponibles. |
|
| La altura de alimentación se puede ajustar individualmente. | |
| Peso de la máquina | |
| Con unidad de mezcla frontal y molde. | ca. 35.000 kg |

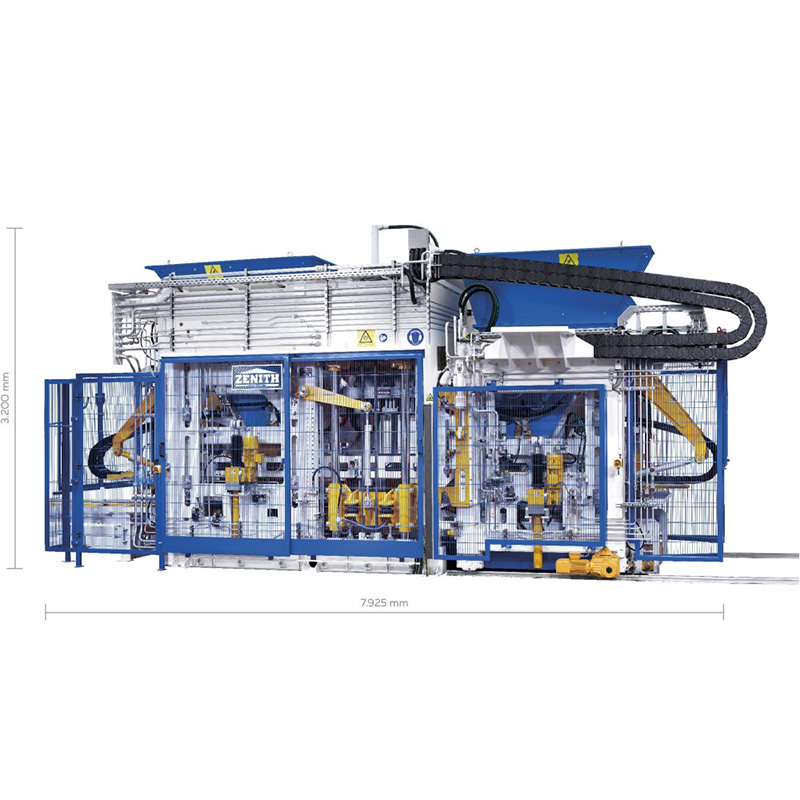

| Dimensión de la máquina | |
| Máx. longitud total con unidad de mezcla frontal | 7,925 milímetros |
| Máx. altura total (transporte) | 3.200 milímetros |
| Ancho total máximo | 3.100 milímetros |
| Sistema de vibración | |
|---|---|
| Mesa vibratoria monocomponente, servovibración ultradinámica con Control de frecuencia y amplitud (fuerza centrífuga máx.) |
175kN |
| 2 vibradores de cabezal de manipulación (fuerza centrífuga máx.) | 35 kN |
| Hidráulica | |
| Capacidad (total) | 560 l/min |
| Presión de operación
bomba 1 máquina cabezal de manipulación de la bomba 2 modo de configuración de la bomba 3 |
180 barras 200 barras 200 barras |
| Electricidad | |
| Alimentación de conexión (estándar) con unidad de mezcla facial Potencia instalada |
California. 310kW |
| Potencia de conexión | California. 160kW |
| Protección de fusibles | 315A |
| Línea de suministro | 4x 185mm² alternativa 2x 4x 70mm² |
| Sistema Siemens S7-1500, TIA-Portal |
|

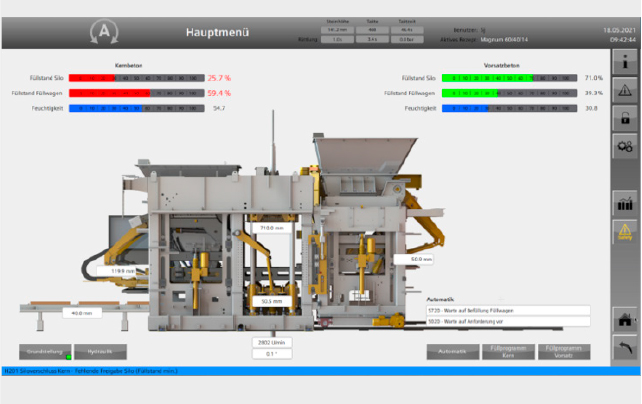

| Operación a través del panel táctil |
|
Los detalles técnicos están sujetos a cambios, sin previo aviso. Las imágenes de los equipos mostrados son sólo ejemplos. Las fotos pueden incluir opciones según la demanda del cliente.

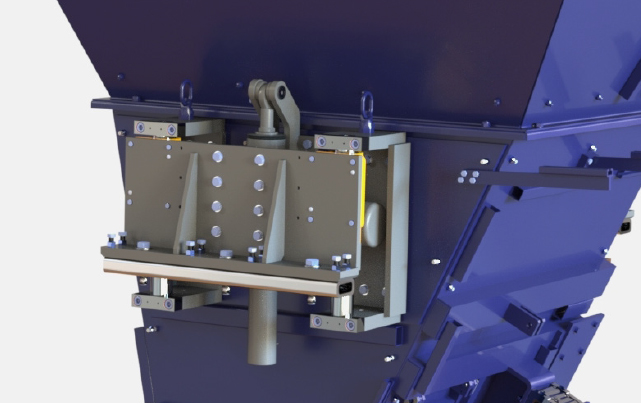

La tolva de mezcla de base regulable en altura es una novedad especial y fue desarrollada para mejorar significativamente la calidad de los productos de hormigón. Ayuda a optimizar el flujo de material y cuida una distribución uniforme del material. Además, la cantidad de llenado en el cajón de alimentación se puede ajustar de forma precisa y en función del producto.

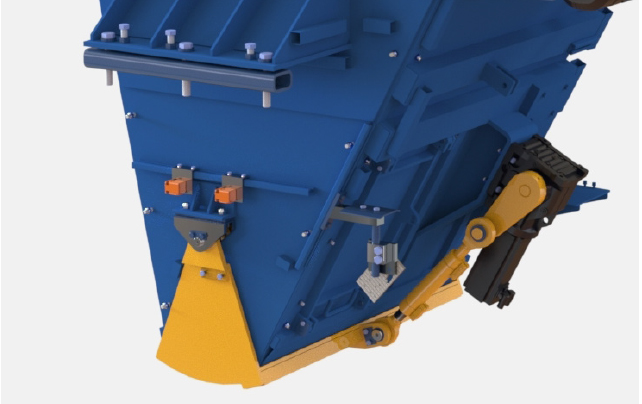

Las trampillas de las tolvas de mezcla base y frontal están equipadas con servomotores. Esto permite tiempos de apertura y cierre extremadamente rápidos. El resultado es una dosificación mucho más exacta. La ventaja es una mejor reproducibilidad del proceso de producción, lo que mejora aún más la alta calidad del producto.
El cabezal de manipulación principal ofrece mucha más flexibilidad durante la producción que los cabezales de manipulación comunes. El número de topes de goma se puede seleccionar libremente. Además, el tamper principal también se puede diseñar según las conexiones de otros fabricantes. Estas innovaciones hacen que la producción sea mucho más precisa y fiable.
El sistema de vibración con mesa vibratoria de una pieza se desarrolló en colaboración con la RWTH Aachen. Consigue una alta eficiencia energética gracias a la óptima distribución de las fuerzas de vibración. Como este sistema funciona sin baño de aceite y no necesita refrigeración por aire adicional, es muy ecológico y permite un fácil mantenimiento.

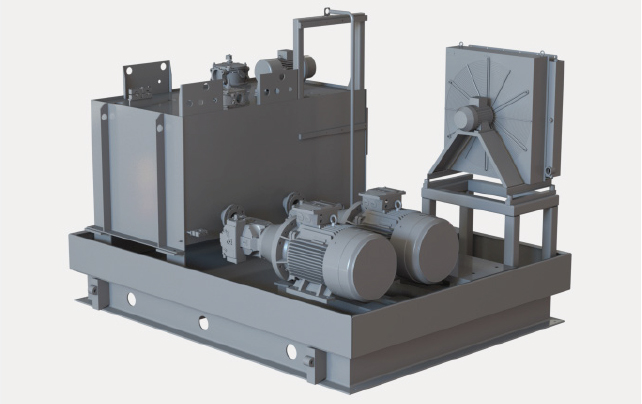

La máquina funciona con dos bombas principales (capacidad de 270 l/min) y dos acumuladores de presión para tiempos de ciclo rápidos durante la producción regular. En caso de fallo de la bomba, la máquina puede funcionar con la segunda bomba para evitar una parada de producción. La bomba adicional para el modo de ajuste (capacidad 20 l/min) garantiza una limitación segura de la velocidad de los respectivos movimientos.
Todos los ejes principales (cabezal apisonador, molde, cajón de alimentación, rejilla de llenado) están diseñados como ejes controlados en el portal TIA. Por lo tanto, no es necesaria una electrónica de control externa. Este sistema proporciona un posicionamiento exacto y continuo. La alta precisión de las repeticiones en el proceso de producción garantiza una alta calidad constante del producto durante una producción ininterrumpida.
