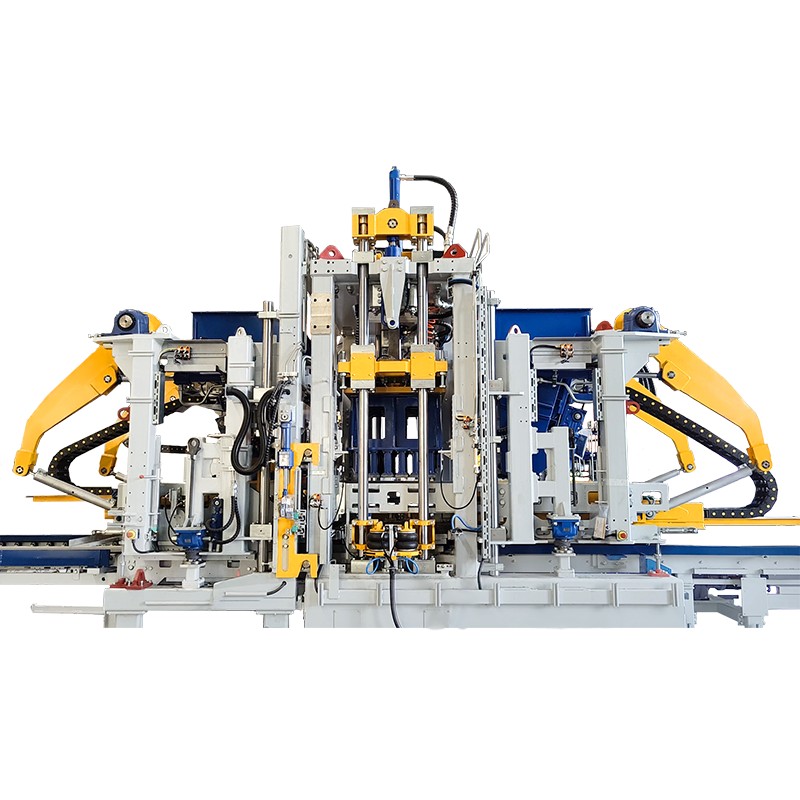

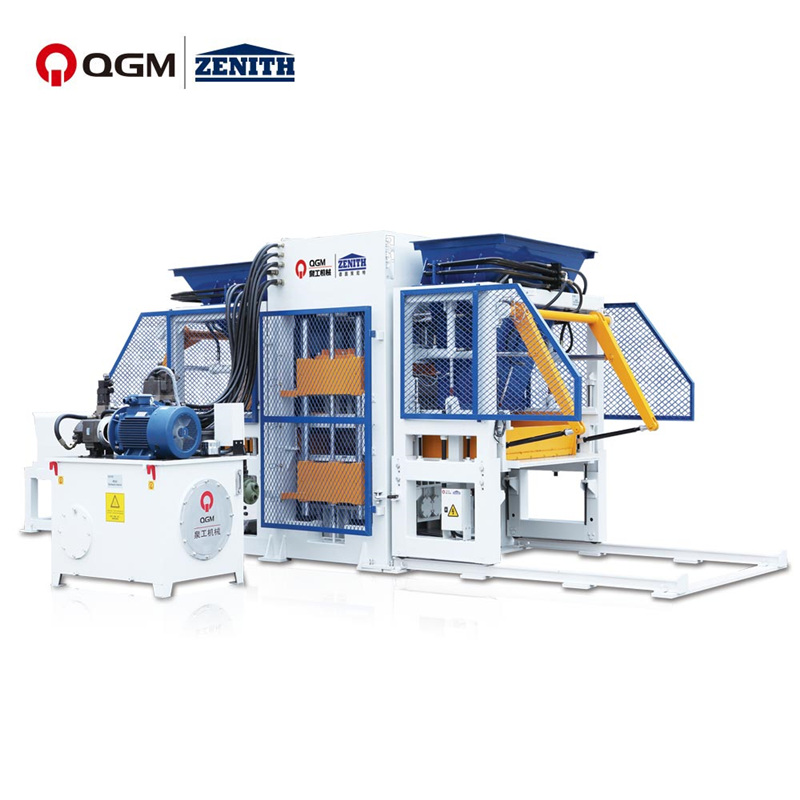

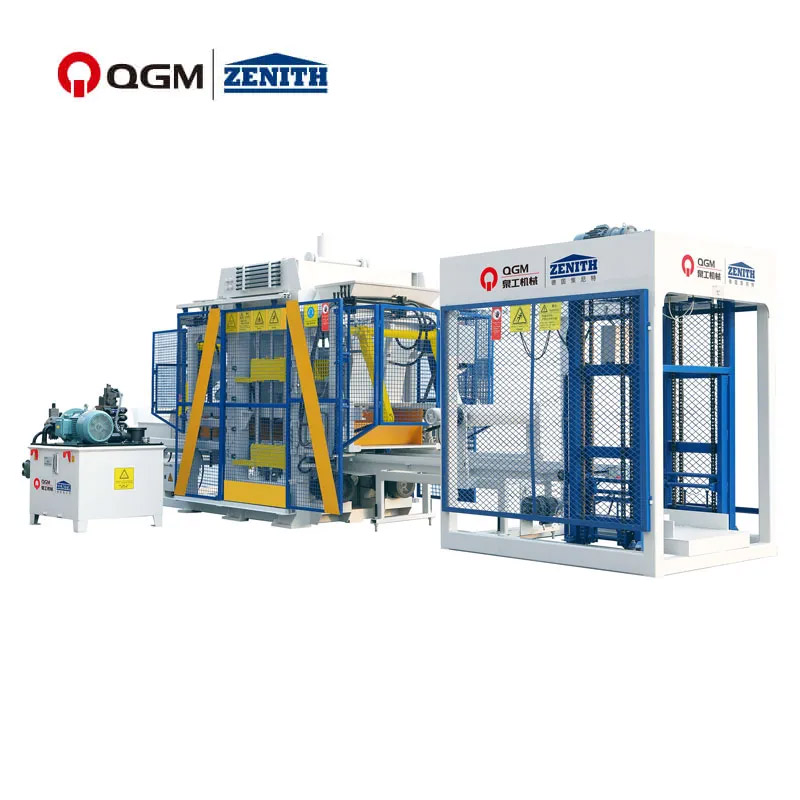

Máquina alemana de ladrillos de cemento Zenith ZN900C totalmente automática: experta en la producción inteligente y eficiente de productos de cemento
Genes de tecnología de marca
Heredando el proceso de fabricación de precisión alemán, la serie Zenith ZN900C integra la tecnología inteligente de prensado y conformado de quinta generación, integrando los 65 años de innovación de Zenith en el campo de los equipos de materiales de construcción. Este modelo ha obtenido la doble certificación de la certificación alemana TÜV y del sistema de calidad chino CCS.
Ventajas principales del producto
1. Excelente rendimiento
- Presión nominal 900 toneladas (ampliable a 1200 toneladas)
- Ciclo de producción de ladrillo estándar (240×115×53 mm) de 8 a 10 segundos
- La capacidad de producción diaria alcanza las 30.000-35.000 piezas (condiciones de trabajo estándar)
- El sistema de vibración adopta tecnología de conmutación de doble frecuencia (adaptativa 50Hz/60Hz)
2. Sistema de control inteligente
Centro de control PLC Siemens SIMATIC S7-1200
Pantalla táctil industrial a todo color de 10,4 pulgadas (admite cambio de varios idiomas)
Sistema de monitoreo remoto de Internet de las cosas (acceso de tres modos 4G/5G/WIFI)
Sistema de informes de análisis inteligente de datos de producción.
3. Configuración de componentes clave
- Unidad hidráulica: servosistema personalizado Bosch Rexroth
- Componentes eléctricos: configuración de grado industrial Siemens/Schneider
- Sistema de molde: acero de molde especial alemán 1.2842 (dureza HRC58-62)
- Estructura del marco: hierro dúctil QT600-3 con tratamiento de recocido general
4. Protección del medio ambiente y diseño de ahorro de energía.
Control de ruido ≤68dB (A)
Consumo de energía unitario ≤8,5kWh/m³
Tasa de reciclaje de residuos ≥95%
Diseño de reducción de polvo completamente cerrado
Soluciones de aplicaciones
Campo de ingeniería municipal
- Adoquines para aceras (resistencia a la compresión ≥40MPa)
- Bordillos (longitud máxima 1500 mm)
- Componentes de zanjas de drenaje (permeabilidad al agua ≥1,5 cm/s)
Campo de mampostería de construcción
- Ladrillos de cemento estándar (de acuerdo con GB/T 21144)
- Bloques huecos (índice de huecos 30-55%)
- Azulejos decorativos (precisión de superficie ±0,3 mm)
Campo de almacenamiento industrial
- Baldosas de carga pesada (carga dinámica ≥10 toneladas)
- Baldosas industriales antideslizantes (coeficiente de fricción ≥0,6)
- Baldosas resistentes a la corrosión (resistentes a ácidos y álcalis PH2-12)
Campo de paisaje
- Adoquines imitación piedra (dureza Mohs ≥6)
- Ladrillos de hierba (tasa de apertura ≥20%)
- Componentes de vallas artísticas.
Servicios especiales de equipos.
Garantía de 24 meses
Instalación y puesta en marcha in situ gratuitas
Formación del sistema para operadores.
Soporte técnico de por vida
Respuesta de emergencia global en 48 horas
[Servicio personalizado] Admite el desarrollo de moldes especiales y la transformación de la automatización de líneas completas, y puede proporcionar soluciones de optimización de procesos basadas en las características de la materia prima del cliente.
Parámetros técnicos
| Área máxima de formación | 1300×650 mm |
| Altura del bloque | 40-300 mm |
| Tiempo de ciclo | 14~24S (dependiendo del tipo de bloque) |
| Fuerza de vibración servo | 100KN |
| Tamaño de la plataforma | 1350×700×(14-35)mm |
| Vibración inferior | 2x7.5KW (Frecuencia) /4x12KW (Servo) |
| Vibración superior | 2×0.55KW |
| Sistema de control | SIEMENS |
| potencia total | 52,6 KW |
| Peso Total | 17T (incluido el dispositivo y el molde facemix) |
| Dimensión de la máquina | 6300×2800×3500mm |
Ventaja tecnológica

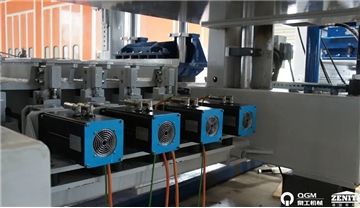

La máquina bloquera está equipada con un sistema de servovibración recientemente desarrollado, que puede garantizar que los motores de vibración estén sincronizados, lo que puede garantizar la salida vertical de la fuerza de compactación. También evite el daño por tensión cortante de la fuerza de compactación horizontal a la máquina y prolongue su vida útil. La velocidad del motor puede alcanzar más de 4000 Rpm, lo que puede proporcionar una mayor fuerza de compactación y la calidad del bloque mejoraría enormemente.

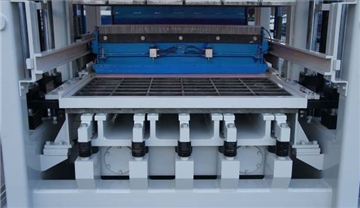

La mesa vibratoria adopta acero HARDOX sueco de alta resistencia, que consta de una mesa dinámica y una mesa estática, lo que puede mejorar en gran medida la eficiencia de la vibración. Si bien hay otros dos vibradores en la parte superior, para aumentar la compactación y garantizar la alta calidad de los bloques de concreto.

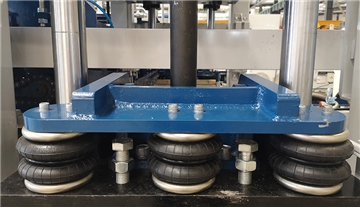

Hay bolsas de aire en el cabezal de manipulación y en los dos lados de la máquina. Después de colocar el molde en su lugar, la bolsa de aire del cabezal de manipulación se infla y se aprieta automáticamente. Finalmente, el airbag del marco del molde se infla para sujetar el marco del molde automáticamente. De esta manera, puede ayudar a ahorrar mucho tiempo al cambiar diferentes moldes, reducir los ruidos de vibración y también aumentar la eficiencia de la producción.

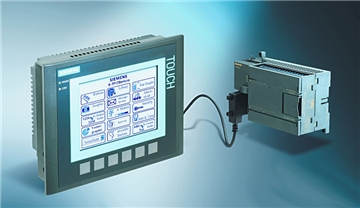

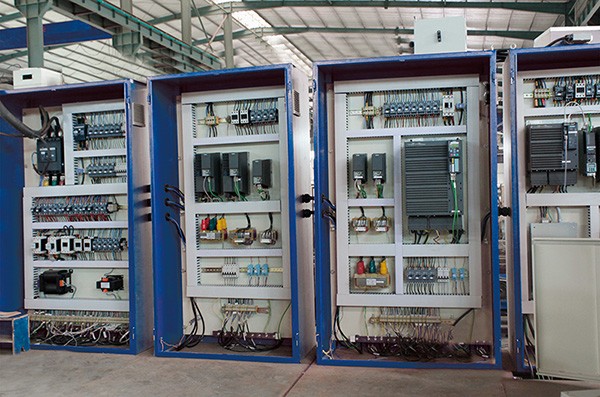

El sistema de control QGM adopta PLC SIEMENS, pantalla táctil, contactores y botones, etc., que combinan perfectamente la tecnología automática y el sistema avanzado de Alemania. SIEMENS PLC tiene función de resolución automática de problemas para un fácil mantenimiento y también bloqueo automático para evitar accidentes mecánicos causados por errores operativos. Mientras que la pantalla táctil SIEMENS puede mostrar el estado de producción en tiempo real y lograr una operación sencilla mediante representación visual. En caso de que alguna pieza se rompa en el futuro, la pieza de repuesto se puede obtener localmente, lo que puede ahorrar mucho tiempo y costos.

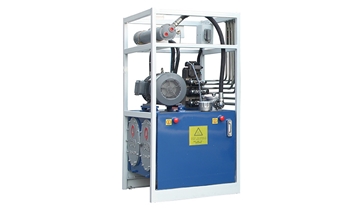

La bomba hidráulica y la válvula son de marca internacional, que adoptan una válvula proporcional de alta dinámica y una bomba de salida constante para ajustar la velocidad y la presión, con las características de alta estabilidad, alta eficiencia y ahorro de energía.

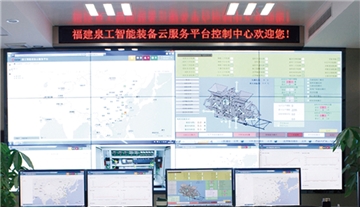

El sistema en la nube de equipos inteligentes de QGM realiza monitoreo en línea, actualización remota, predicción remota de fallas y autodiagnóstico de fallas, evaluación del estado de salud del equipo; Genera informes de estado de aplicación y operación del equipo y otras funciones; Con las ventajas de control y operación remotos, resolución de problemas y mantenimiento rápidos para los clientes. Todo está interconectado y la producción y el funcionamiento de los equipos se pueden ver a través de la red en todos los rincones del mundo.
Equipo Corolario

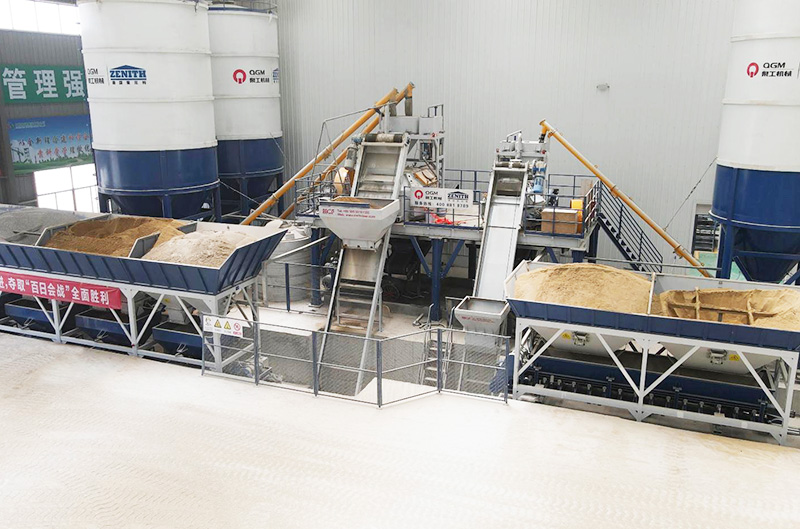

Planta mezcladora y dosificadora de concreto

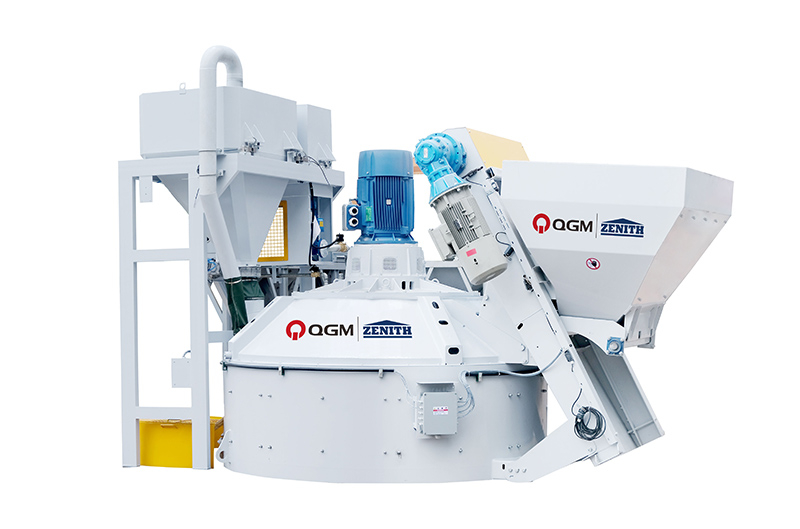

Hormigonera-Planetaria

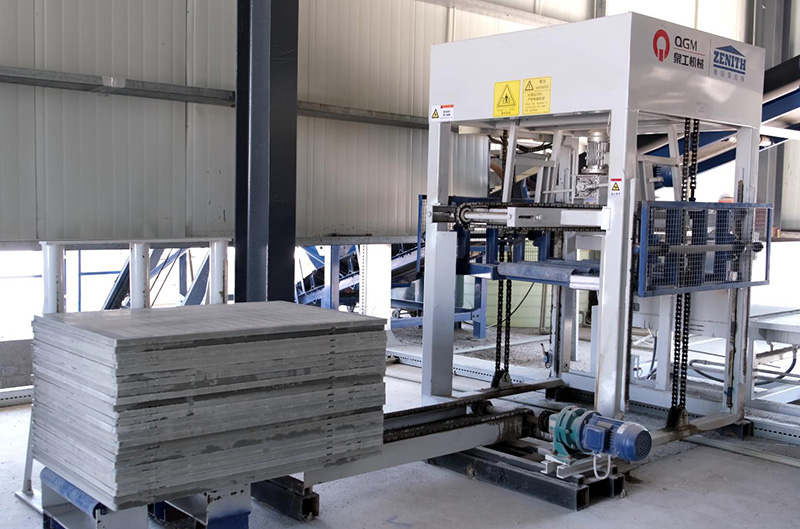

Alimentador automático de paletas
Sistema de cubos de bloques fuera de línea
Sistema de control SIEMENS

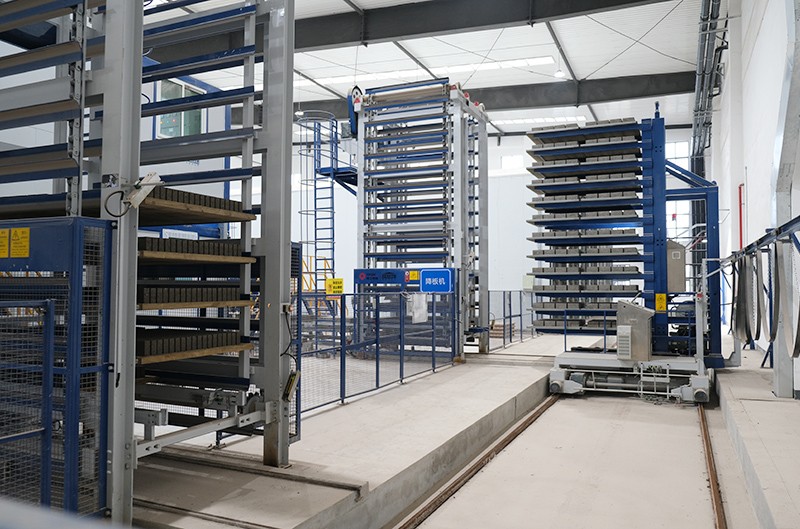

Cámara de curado

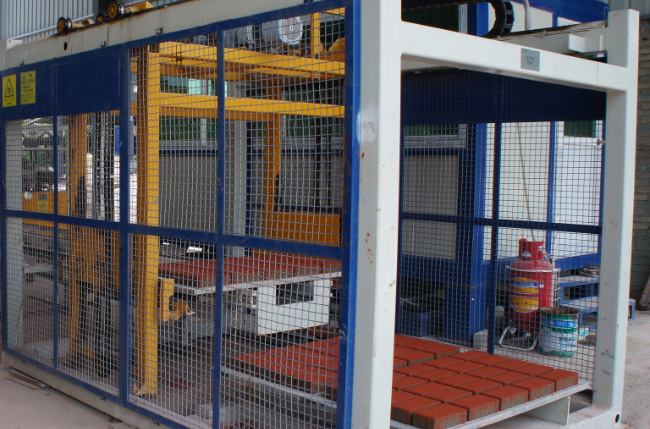

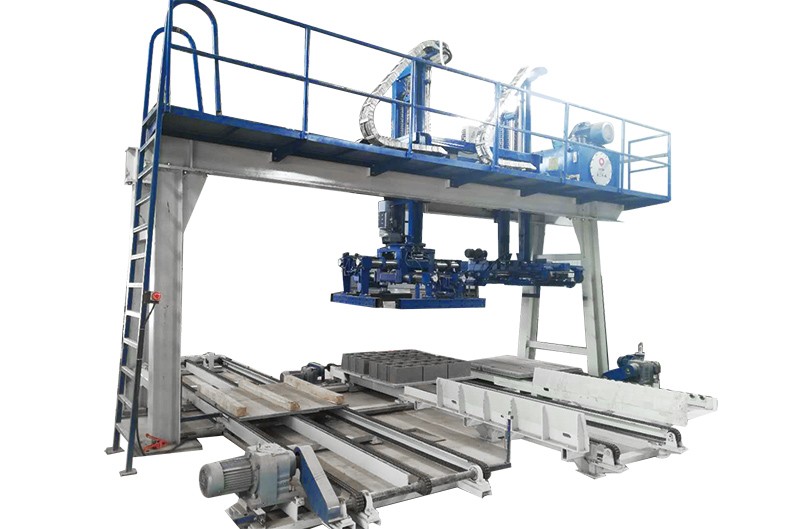

Apilador/cubizador simple
Ascensor/bajador y carro de dedo
