Máquina de bloques de concreto orientable que no necesita rieles para Dirksen Sierbeton

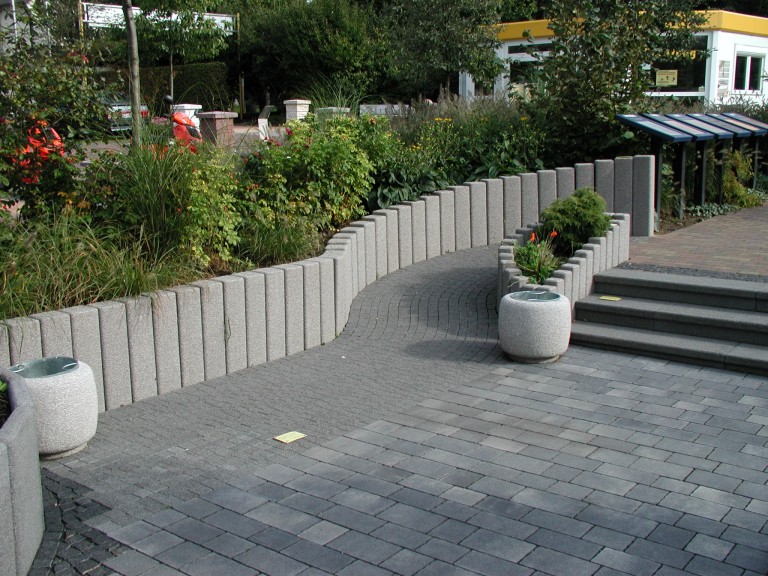

Dirksen Sierbeton opera un total de tres máquinas de bloques de concreto y cubre una amplia gama de productos diferentes para trabajos de construcción de casas y jardines, así como paisajismo. Su cartera de productos cubre productos estándar a través de productos de nicho especiales hasta diseños hechos a medida.

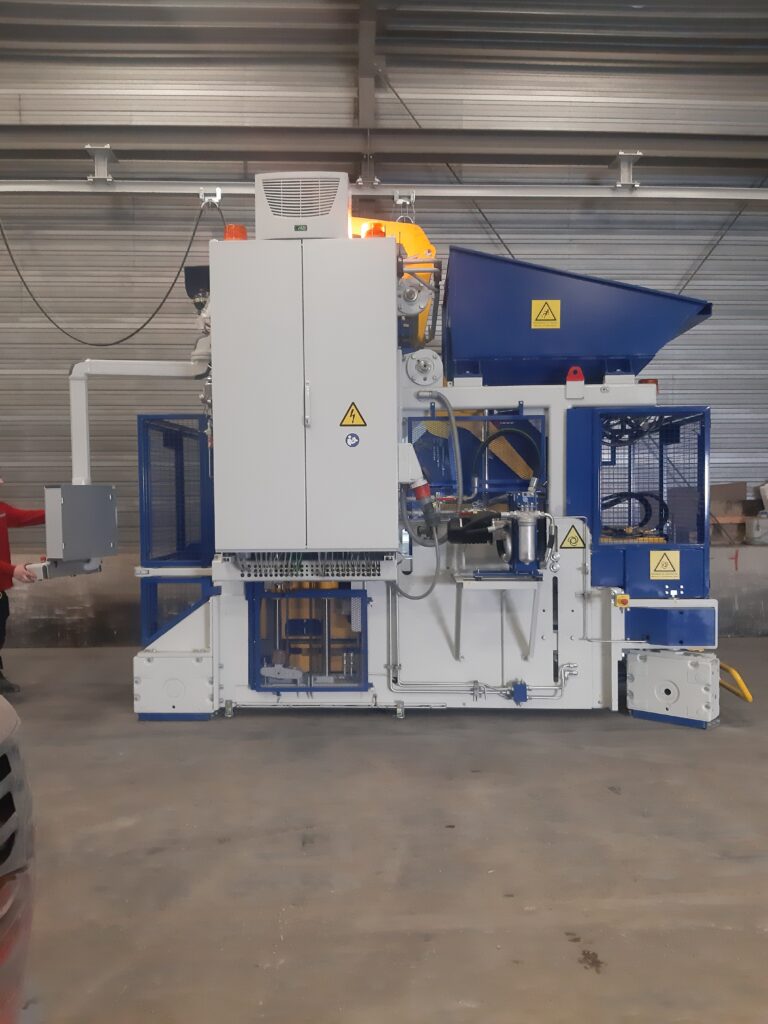

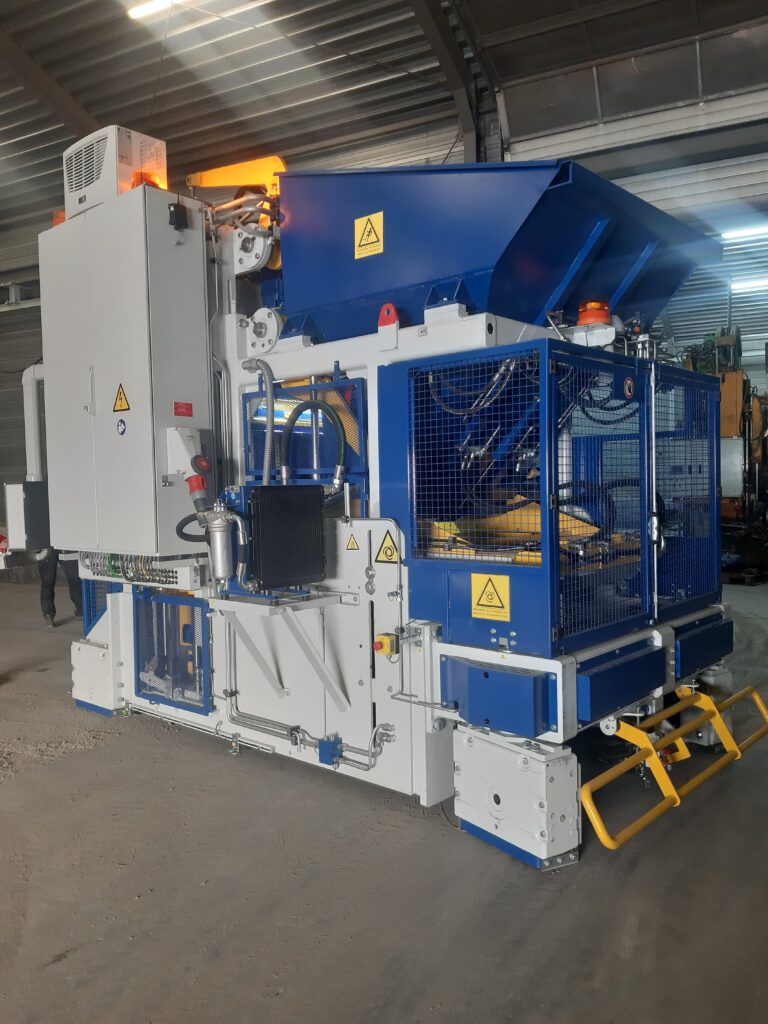

En el curso de la inversión de renovación, una de sus máquinas debía ser reemplazada por la máquina de bloques de concreto Zenith 940 S&C viajera con sus capacidades de producción muy diversas. La versión regular de esta máquina de viaje funciona con rieles. Se necesitaba una versión que funcionara independientemente de Rails para mantener la infraestructura existente y ahorrar en un costoso trabajo de modificación.

Los ingenieros de Zenith ascendieron al desafío y diseñaron con éxito el primer s&C de Zenith 940 orientable que no funciona con rieles. En vista de la gran carga de rodamientos, el mayor desafío para diseñar la nueva máquina era diseñar un sistema de dirección con la unidad de accionamiento. Las unidades de dirección y unidad están equipadas con válvulas proporcionales de Rexroth con control proporcional. Agregado a esto, la máquina presenta motores de accionamiento de alto rendimiento de Danfoss.

La máquina posee unidades hidráulicas de una sola rueda sin sincronización pero con un freno ajustado en lugar de un freno adicional.

Se emplea una característica más personalizada de Zenith para garantizar que la máquina se pueda dirigir con precisión. La rueda interna estaba equipada con un mayor margen de dirección de +- 45 grados. Esto permite que la máquina sea maniobrada incluso en espacios muy ajustados.

Dado que no se podían utilizar los antiguos rodillos de acero, el desafío también implicaba diseñar ruedas adecuadas que pudieran resistir la enorme carga. En este caso, se usaron ruedas especiales de Vulkollan con un diámetro ampliado. Estos no dañan el suelo y al mismo tiempo pueden hacer frente a la enorme carga de más de seis toneladas.

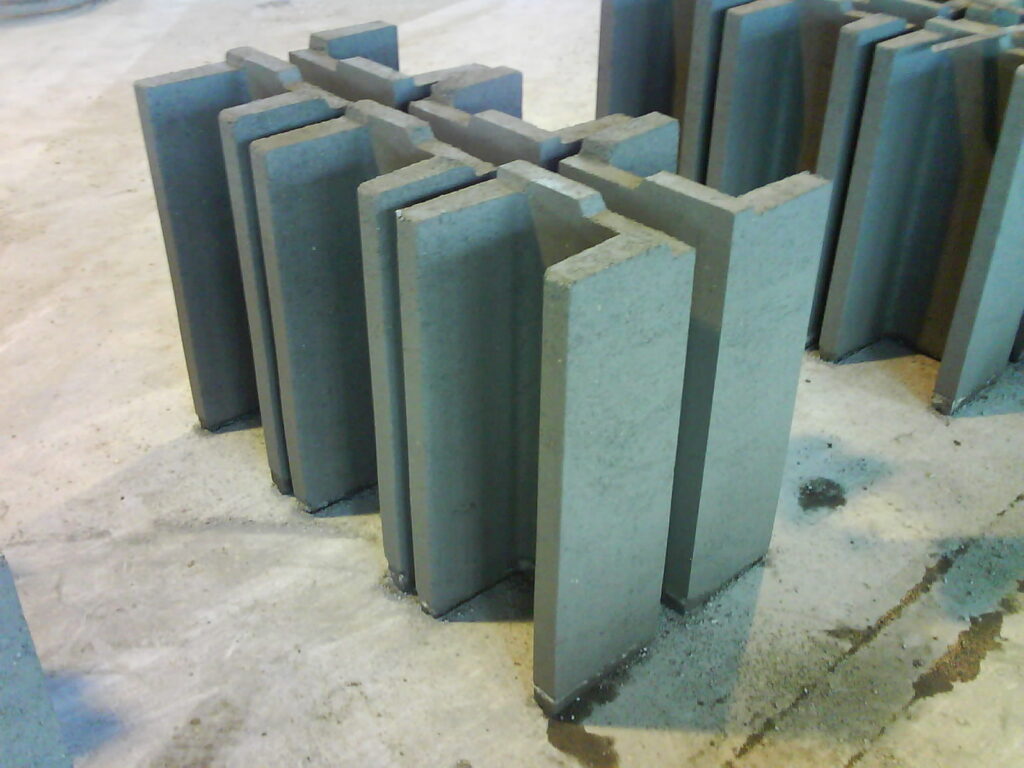

Esta versión recientemente diseñada del Zenith 940 S&C se puede emplear en la fabricación de capas individuales de productos de 40 mm hasta 1,000 mm de altura.

El concreto se alimenta a la máquina en Dirksen Sierbeton por medio de una carretilla elevadora con un silo de concreto. Alternativamente, también es posible un suministro de concreto totalmente automatizado utilizando una unidad de alimentación de puente.
Se planifica una modificación al programa como el siguiente paso para instalar el concreto manualmente. Se empleará una cortina ligera para garantizar la máxima seguridad ocupacional.

La tecnología láser con medición de distancia de pared asegura que la máquina permanezca en el camino incluso sin guías. La distancia a los bloques ya producidos se mide también por ultrasonido para excluir dañar cualquiera de ellos.

Dado que la máquina recién desarrollada no se ejecuta en rieles, se pueden hacer ahorros en los costos de inversión sustanciales para los rieles. El trabajo de ensamblaje del ferrocarril también se elimina, al igual que el carro de transferencia para transportar la máquina de una vía a la siguiente.

Su ancho personalizado con 80 mm adicionales significa que los moldes existentes pueden ser reutilizados.

Un factor crucial para decidir una máquina que no necesita rieles fue la eliminación del trabajo de modificación. La sala de producción ya estaba en pie y la infraestructura existente podría reutilizarse sin problemas.

El cliente está especialmente impresionado por el hecho de que la producción de producción se ha duplicado con el nuevoMáquina ceniten comparación con antes.
