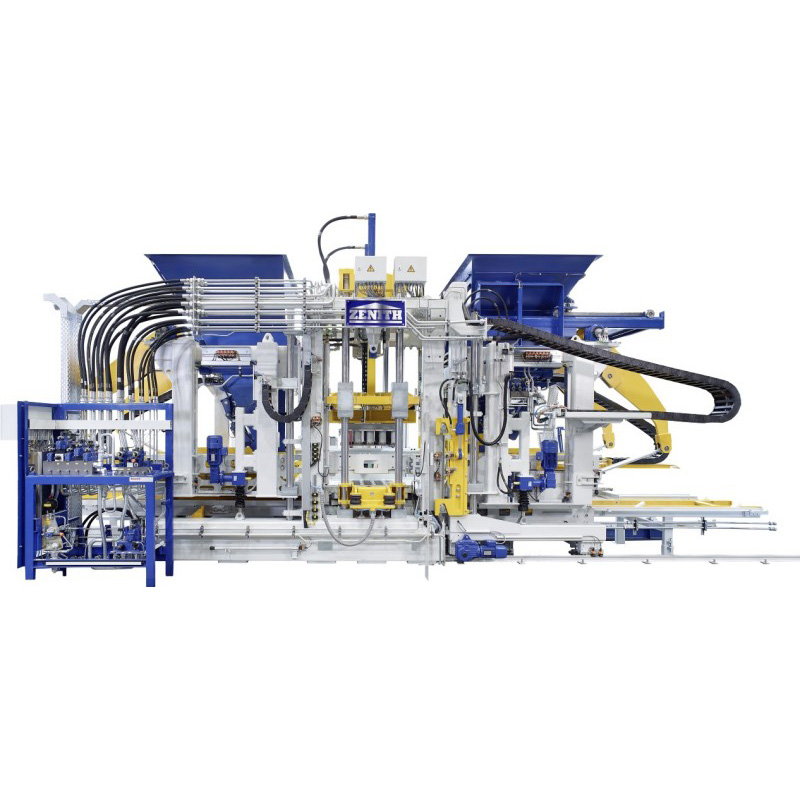

Máquina de cartón grande de palet único ZN 1500-2

ZN1500-2 también está equipada con el último sistema de control y diagnóstico automático, sistema de servo vibración, sistema de cambio rápido de molde, etc., que puede brindar soporte integral a los operadores.

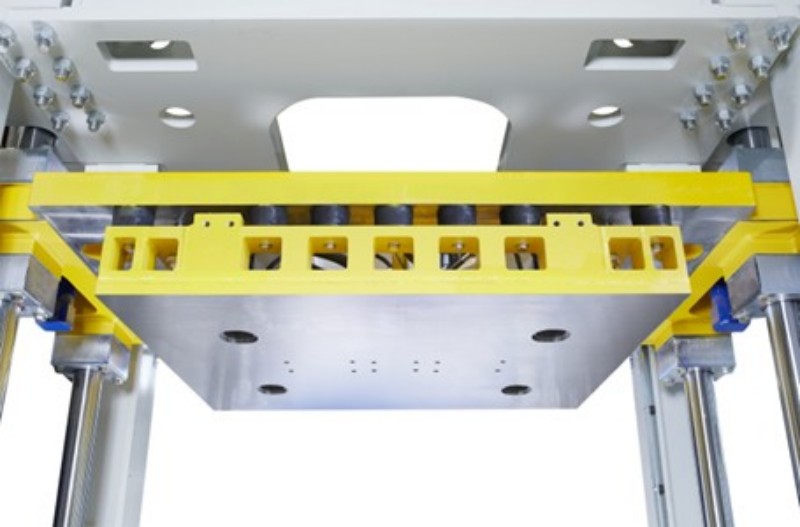

1 、 Sistema de cambio rápido de molde
• Grúa de 3T de capacidad para cambio de molde.
• Zenith 1500-2 se entrega con un dispositivo de seguridad compatible con moldes de otros fabricantes.
• Cambio de molde en 15 minutos.




2 、 Mesa de descenso para productos húmedos.
• Mesa de descenso de diseño especial, mayor velocidad para entregar productos húmedos al transportador del lado húmedo.

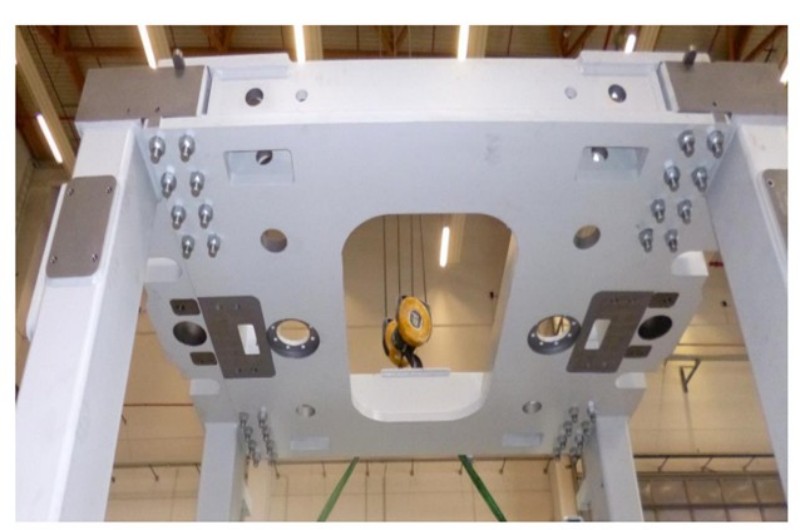

3 、 Marco de la máquina
• ZENITH es la única empresa que utiliza bastidores de máquinas atornillados.
• El bastidor atornillado y extremadamente robusto de la máquina consta de bastidores laterales, viga de la mesa vibratoria, viga del motor de la mesa vibratoria y cruceta.
• Los marcos de los competidores se agrietan con el tiempo debido a diseños de soldadura inflexibles.
• El bastidor atornillado de la máquina Zenith es lo suficientemente estable para soportar una presión intensa pero también lo suficientemente flexible para compensar la alta potencia de vibración. Por tanto la durabilidad es mucho mayor.



4 、 fácil mantenimiento

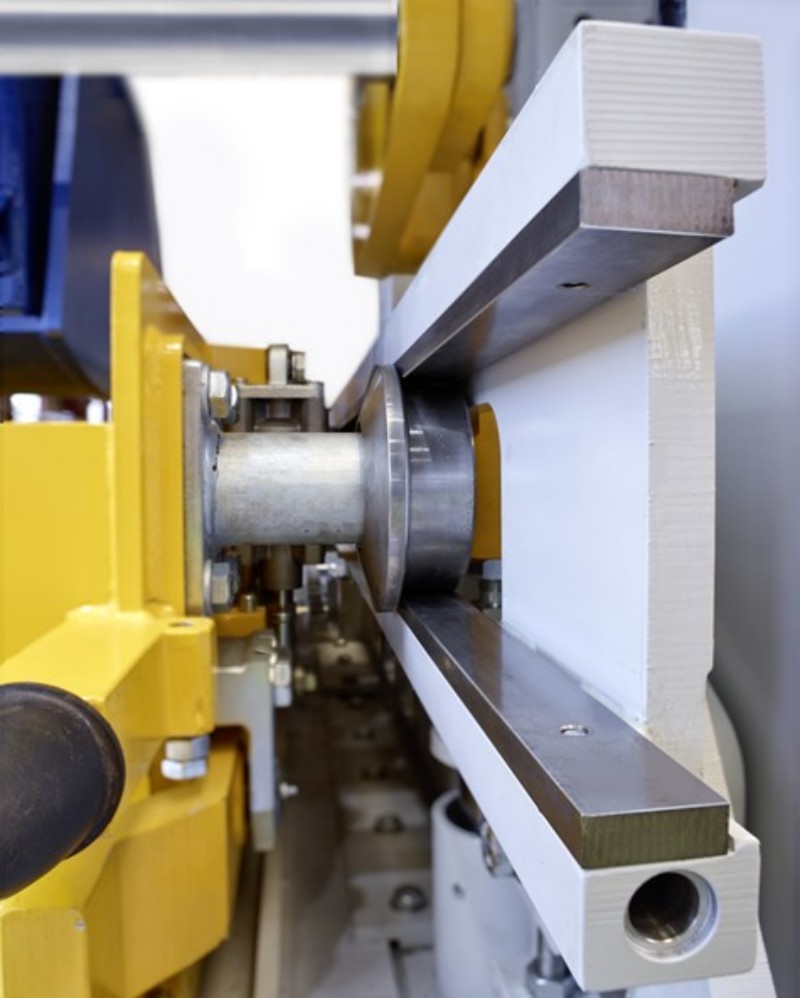

• Los carriles guía soldados de las cajas de llenado están equipados con piezas de desgaste intercambiables. Esto da como resultado costos y tiempo de montaje mucho más bajos.
• El travesaño se ha diseñado de tal manera que las columnas se pueden mover individualmente hacia los lados. Esto da como resultado un trabajo de mantenimiento considerablemente más rápido y menos intensivo físicamente.
• Los módulos individuales, motores, adaptadores de potencia del motor y unidades de computación se pueden cambiar fácilmente sin necesidad de recurrir a un ingeniero de servicio o programador.

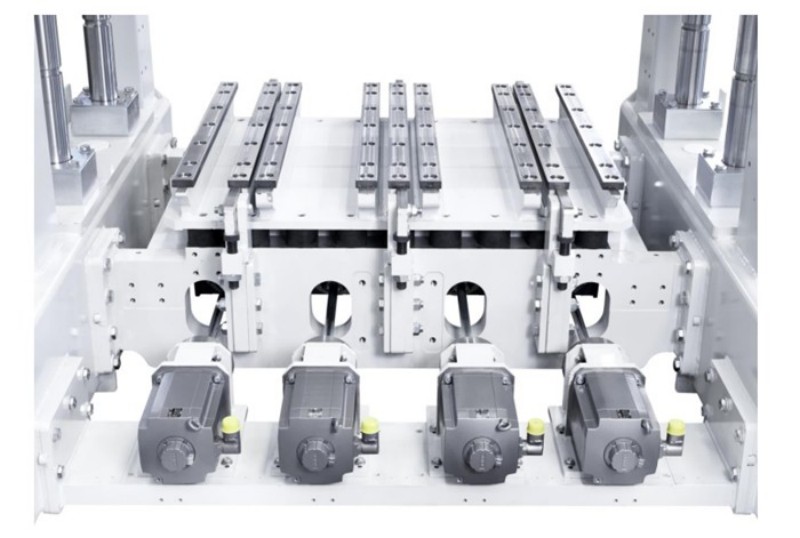

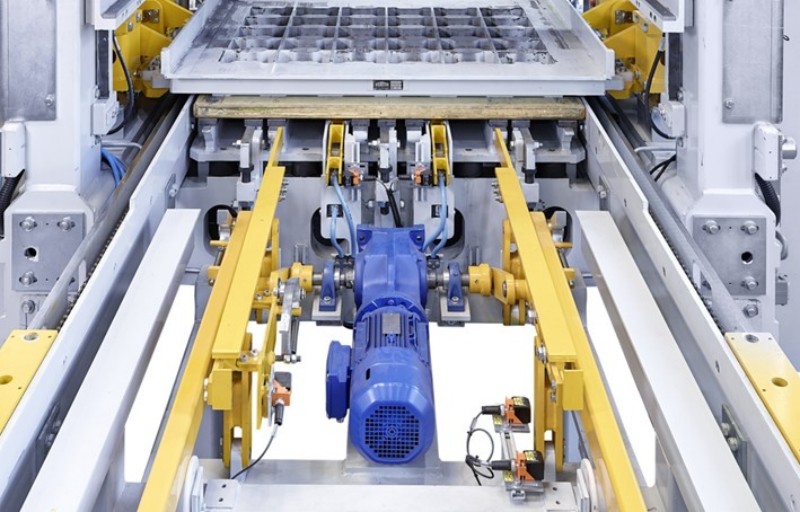

5 、 Sistema de vibración ultradinámico
• El sistema de vibración ultradinámico ZENITH garantiza una enorme dinámica y al mismo tiempo una alta compactación de los productos.
• El sistema de vibración extremadamente dinámico ha sido desarrollado en colaboración con la importante Universidad alemana de Aquisgrán.
• El innovador sistema de vibración ha sido diseñado para lograr amplitudes precisas en un tiempo de respuesta muy corto, garantizando al mismo tiempo una capacidad de ajuste flexible.
• La alta dinámica se logra mediante el uso de la última tecnología de servo SEW y permite el ajuste del ángulo de compensación en menos de 0,1 s.

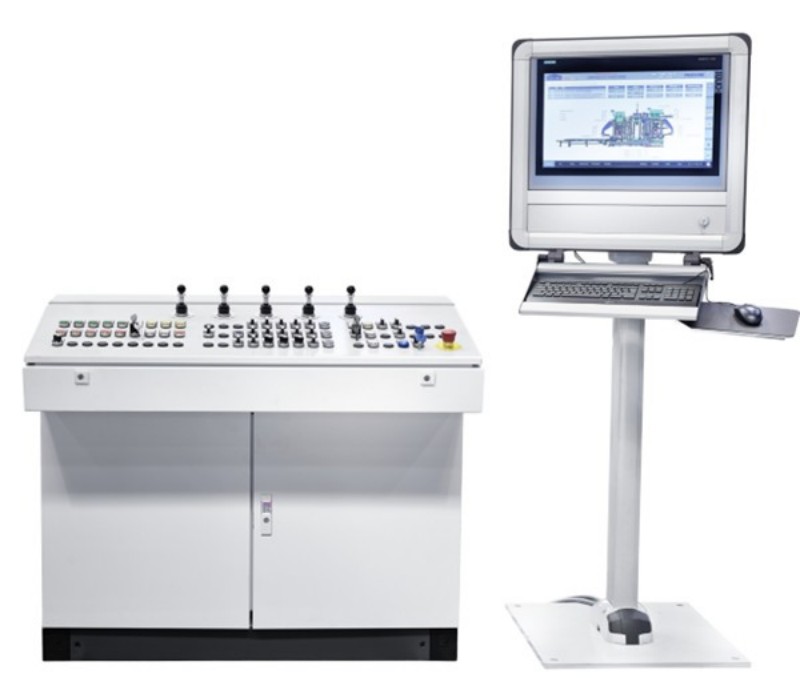

6、Sistema de control eléctrico: facilidad de uso
• Para garantizar una óptima facilidad de uso, el ZN1500-2 está equipado con un concepto de visualización autoexplicativo e intuitivo.
• La visualización clara muestra sólo los componentes más esenciales. Sin embargo, con unos pocos dedos se puede seleccionar y controlar cada detalle de la planta en tiempo real.
• El ZN1500-2 viene con un panel táctil Siemens móvil que garantiza la máxima comodidad de funcionamiento. El operador de la máquina puede llevar el práctico panel y manejar la máquina desde diferentes lugares.

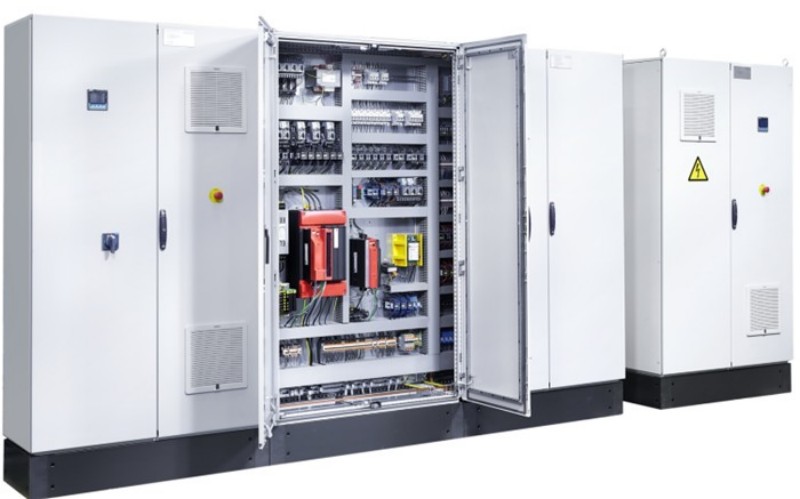

7 、 Sistema de control eléctrico
• Gracias a la intensa cooperación en Investigación y Desarrollo con Siemens desde 2014, se pudieron desarrollar numerosas innovaciones.
• ZN1500-2 ha sido equipado con la implementación de los últimos estándares de la industria 4.0.
• Con Siemens S7 1500 TIA Portal todos los componentes y procesos de la máquina están interconectados y pueden controlarse y optimizarse totalmente en tiempo real.

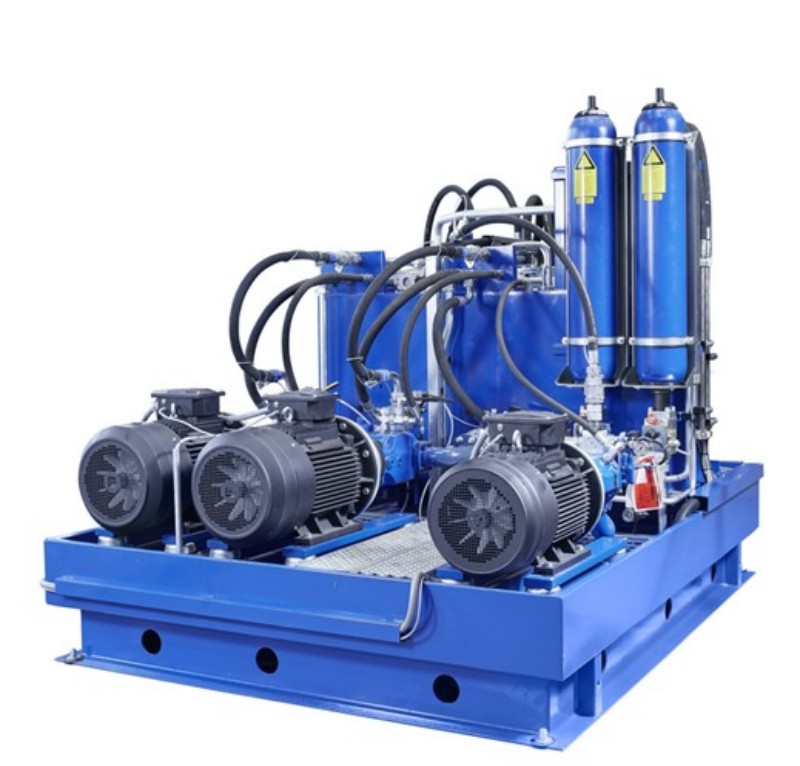

8 、 Sistema hidráulico avanzado
• ZN1500-2 está equipada con dos bombas principales (capacidad de 270 l/min) y dos acumuladores de presión para tiempos de ciclo rápidos durante la producción regular.
• En caso de fallo de la bomba, la máquina puede funcionar con la segunda bomba para evitar una parada de producción.
• La bomba adicional para el modo de ajuste (capacidad 20 l/min) garantiza una limitación segura de la velocidad para los respectivos movimientos.

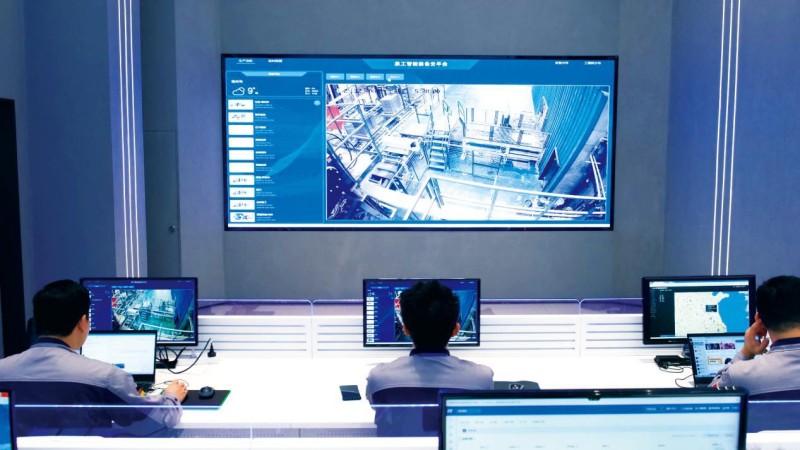

9 、 Sistema líder de servicios en la nube inteligente
La plataforma de servicios en la nube inteligente QGM es el uso de tecnología en la nube, tecnología de comunicación de protocolo de datos, tecnología de Internet móvil, modelado de equipos, inteligencia artificial, big data y otras tecnologías en la recopilación de datos de operación de equipos inteligentes y datos de hábitos del usuario, monitoreo en línea y actualización remota en la empresa; para todo el ciclo de vida del seguimiento y monitoreo en tiempo real del estado de la máquina, para que los clientes logren predicción remota de fallas ocultas, diagnóstico de fallas y mantenimiento en línea.
